使用説明書RICOH P 6520/6510/6500

操作部の名称とはたらき

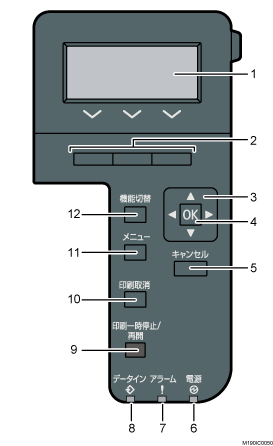

操作部のイラスト 説明番号つき
  1. 画面

    本機の状態やエラーメッセージが表示されます。省エネモードに移行すると、「Energy Saver Mode」と表示されます。省エネモードについては節電を参照してください。

  2. 選択キー

    画面下部に表示された項目を選ぶときに押します。

  3. スクロールキー

    カーソルを上下左右に移動させたり、設定値を増減させたりするときに使用します。

    本書で[上矢印キー][下矢印キー][右矢印キー][左矢印キー]と表記されているときは、同方向のスクロールキーを押します。

  4. [OK]キー

    設定や設定値を確定させるとき、または次のメニューに移動するときに押します。

  5. [キャンセル]キー

    設定を有効にしないで前の画面に戻るときや、メニューから通常の表示に戻るときに押します。

  6. 電源ランプ

    電源が入っているときに点灯します。電源が切れているときやスリープモードのときは消灯します。

  7. アラームランプ

    エラーが発生したときに、点灯または点滅します。

    • 赤点灯:印刷ができないか、印刷ができてもきれいな印刷結果が得られないことがあります。消耗品を交換してください。

    • 黄点滅:消耗品の交換時期が近づいています。

    画面に表示されたエラーの内容を確認して対処してください。

  8. データインランプ

    パソコンから送られたデータを受信しているときに点滅します。印刷待ちのデータがあるときは点灯します。

  9. [印刷一時停止/再開]キー

    印刷中のデータを一時停止するときに押します。一時停止中はランプが点灯します。

    このキーをもう一度押すか、[オートリセット時間設定]で設定されている時間が経過すると印刷を再開します(工場出荷時の設定は「60秒」)。

    [オートリセット時間設定]については、調整/管理の「時刻タイマー設定」を参照してください。

  10. [印刷取消]キー

    印刷中または受信中のデータを取り消すときに押します。

  11. [メニュー]キー

    設定を変更したり、現在の設定を確認したりするときに押します。詳しくは、操作部で本機を設定するを参照してください。

  12. [機能切替]キー

    通常は使用しません。

補足

  • 設置状況に応じて画面の角度を調整できます。

  • 操作部のイラスト
