エクスポートデータの構成

data.zipは以下の構成で圧縮されています。

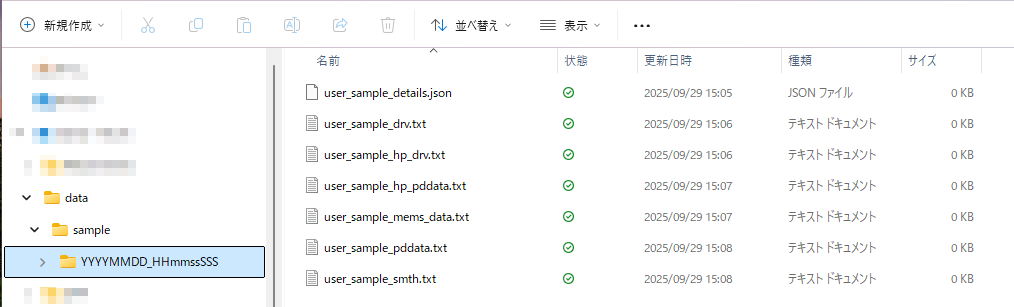

アプリケーション画面のイラスト

ファイル名	説明
sample	登録したユーザーのデータフォルダです。
YYYYMMDD_HHmmssSSS	ユーザー登録した日時のフォルダです。
user_sample_details.json	ユーザーが登録した樹脂データの名称などの基本情報です。
user_sample_drv.txt	吸光度2次微分データです。
user_sample_hp_drv.txt	測定回数分の吸光度2次微分データです。
user_sample_hp_pddata.txt	測定回数分の処理前データです。
user_sample_mems_data.txt	ダミーデータです。
user_sample_pddata.txt	処理前データです。
user_sample_smth.txt	吸光度データです。

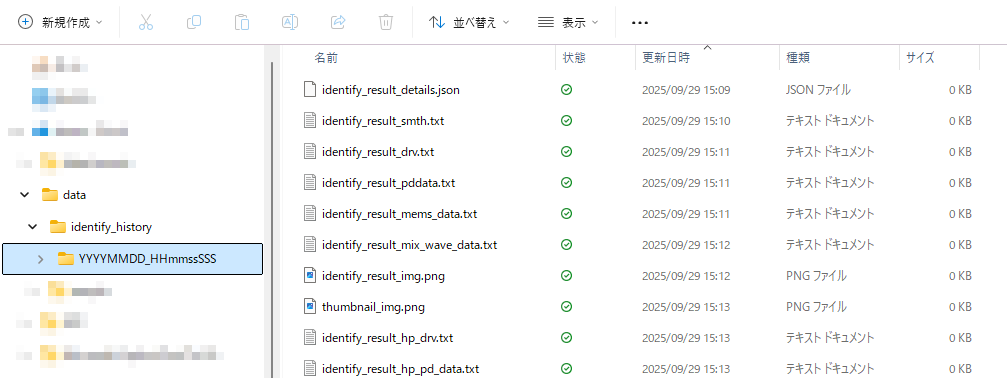

アプリケーション画面のイラスト

ファイル名	説明
identify_history	通常測定データのフォルダです。
YYYYMMDD_HHmmssSSS	測定日時のフォルダです。
identify_result_details.json	判定結果と測定条件などの情報です。
identify_result_smth.txt	吸光度データです。
identify_result_drv.txt	吸光度データ2次微分データです。
identify_result_pddata.txt	信号処理前データです。
identify_result_mems_data.txt	ダミーデータです。
identify_result_mix_wave_data.txt	混合比率モードのときに出力される、混合波形データです。
identify_result_img.png	測定時の写真です。
thumbnail_img.png	測定時の写真のサムネイルです。
identify_result_hp_drv.txt	高精度モードのときに出力される、測定回数分の2次微分データです。
identify_result_hp_pd_data.txt	高精度モードのときに出力される、測定回数分の処理前データです。

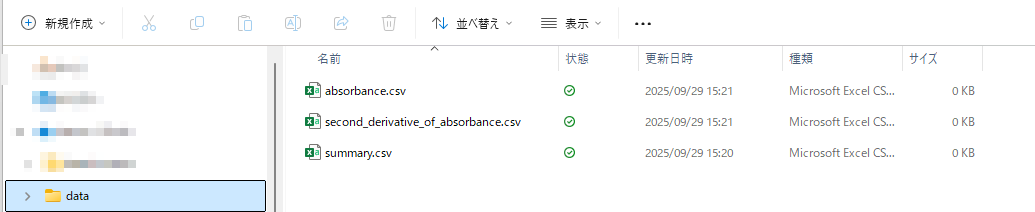

アプリケーション画面のイラスト

ファイル名	説明
summary.csv	測定データおよびユーザーが登録した樹脂データのサマリーファイルです。
absorbance.csv	測定データおよびユーザーが登録した樹脂データの吸光度ファイルです。
second_derivative_of_absorbance.csv	測定データおよびユーザーが登録した樹脂データの吸光度2次微分ファイルです。

summary.csvの見かた

summary.csvは、測定データおよび［ユーザー登録樹脂データ］の結果をまとめたcsvファイルです。summary.csvは、data.zipに格納されています。

測定結果の詳細情報を確認できます。

エクスポートを実行したときの［判別表示しきい値］が表示されます。

日時降順で2行目に項目名、3行目以降に測定データ→［ユーザー登録樹脂データ］の順に、各項目が表示されます。測定時に選択したモードによって、表示項目が異なります。

日付	シリアルID	光学ユニット交換回数	お気に入り	光量ゲージの値	ユーザー登録樹脂表示名

項目	詳細
日付	測定した日付が表示されます。
シリアルID	センサーから取得したシリアルナンバーが表示されます。
光学ユニット交換回数	光学ユニットを交換した回数を表示します。
お気に入り	測定結果の詳細を確認するでお気に入り登録したデータが表示されます。
光量ゲージの値	測定時の光量が表示されます。
ユーザー登録樹脂表示名	［ユーザー登録樹脂データ］として登録した樹脂名が表示されます。ユーザー登録樹脂データ行にのみ表示されます。

［樹脂判別モード］を選択したときの結果は、G列～Y列に以下のように表示されます。

結果は、上位9位まで表示されます。

判別結果	1位	1位	～	9位	9位
相関係数が1位の樹脂名またはUnknown	樹脂名	相関係数	～	樹脂名	相関係数

判別結果

1位

～

9位

相関係数が1位の樹脂名またはUnknown

樹脂名

相関係数

～

樹脂名

相関係数

混合比率モード2種・混合比率モード3種を選択したときの結果は、Z列～AG列に以下のように表示されます。

結果は、上位3位まで表示されます。

判別結果	相関係数	1位	1位	2位	2位	3位	3位
比率が1位の樹脂名またはUnknown	測定物と混合波形の相関係数	樹脂名	相関係数	樹脂名	数値	樹脂名	相関係数

アプリ上で入力したメモの内容が表示されます。

写真のファイルパスが表示されます。「Microsoft Excel」でsummary.csvを開き、写真のファイルパスが表示されたセルをクリックすると、写真が表示されます。

この行の測定結果を測定した時に設定されている［判別表示しきい値］が表示されます。
