本体各部の名称とはたらき

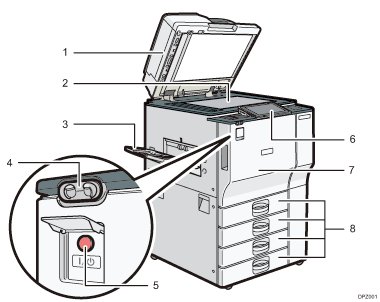

本体前面（左側）

1. 自動原稿送り装置（ADF）

   原稿ガラスにセットした原稿を押さえます。

   自動原稿送り装置（ADF）は、一度にセットした複数枚の原稿を1枚ずつ自動的に送ります。

2. 原稿ガラス

   原稿をセットします。原稿ガラスにセットするを参照してください。

3. 左トレイ

   コピーやプリンターの出力紙やファクスの受信紙が排出されます。

4. 人体検知センサー

   人体検知センサーを参照してください。

5. 主電源スイッチ

   本機を使用するときは、電源を入れてください。電源を入れるときは、主電源スイッチのカバーを開けて主電源スイッチを押します。主電源スイッチを参照してください。

6. 操作部

   操作部の名称とはたらきを参照してください。

7. 前カバー

   紙づまりの処置やトナーを交換するときに開けます。トナーを交換するを参照してください。

8. 給紙トレイ（給紙トレイ1、給紙トレイ2、給紙トレイ3、給紙トレイ4）

   用紙をセットします。用紙をセットするを参照してください。

   RICOH MP 9003T SPのときは、給紙トレイ1、給紙トレイ2、給紙トレイ3となります。

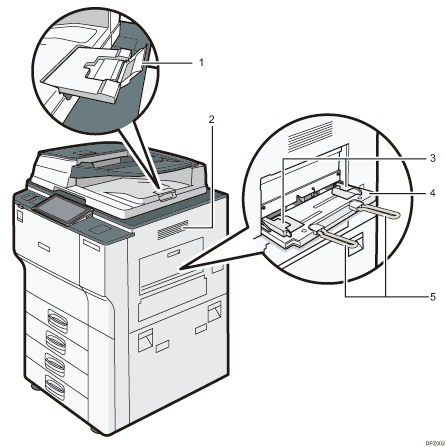

本体前面（右側）

1. 延長ガイド

   大きなサイズの原稿をセットするときは、延長ガイドを引き出します。

2. 通風孔

   機械内部の温度上昇を防ぐものです。

3. 用紙ガイド板

   手差しトレイに用紙をセットするときは、用紙ガイド板を用紙サイズに合わせます。

4. 手差しトレイ

   普通紙の他に、OHPフィルムやラベル紙（ハクリ紙）などにコピーや印刷をするときに使用します。手差しトレイに用紙をセットするを参照してください。

5. 用紙支持板

   A4以上の用紙を手差しトレイにセットするときに、この用紙支持板を引き出します。

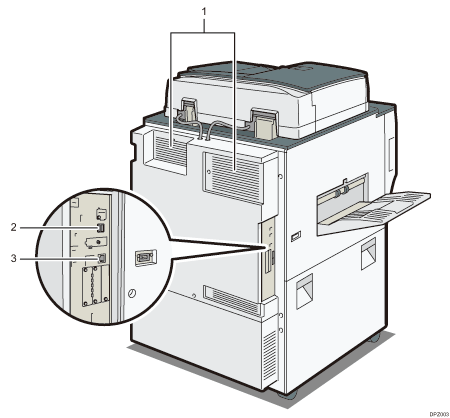

本体背面（左側）

1. 通風孔

   機械内部の温度上昇を防止します。

2. USBホストインターフェース

   USBのケーブルやデバイスを接続するコネクターです。本機にICカード認証装置や外付けキーボードなどを取り付けるときに使用します。

3. イーサネットインターフェース

   本機をネットワーク接続するときやインターネット回線を利用したリモート管理サービス（RICOH @Remote）運用時に使用します。リモート管理サービスについて詳しくは、リモート管理サービスを利用するを参照してください。
