フィニッシャーを取り付ける
フィニッシャーを本機に取り付けることにより、ステープルやパンチを使用できます。
フィニッシャーや中継ユニットを取り付ける前に、先に2段給紙テーブルかトレイ3（LCT）、またはサプライテーブルを取り付けてください。
コントローラーボードにオプションを装着する場合は、フィニッシャーや中継ユニットを取り付ける前に装着してください。
フィニッシャーを取り付ける前に中継ユニットを取り付けてください。

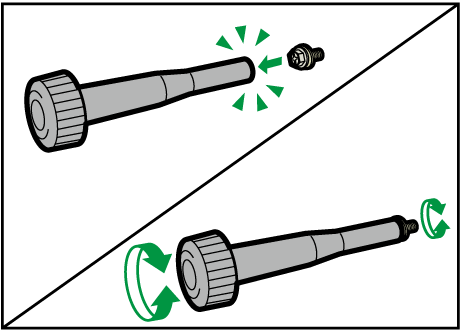

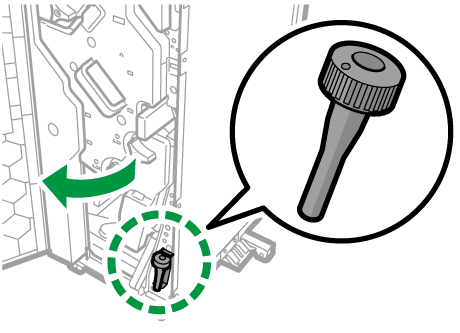

専用ねじ回しの使いかた
中継ユニットとフィニッシャーの取り付けには、専用のねじ回しが必要です。
専用ねじ回しを、ねじに差し込んで回します。
- フィニッシャーを取り付けた後も、専用ねじ回しをなくさないように保管してください。
 |
|
 |
|
• 本体のイラストが、本機と異なる場合があります。設置手順に影響はありません。

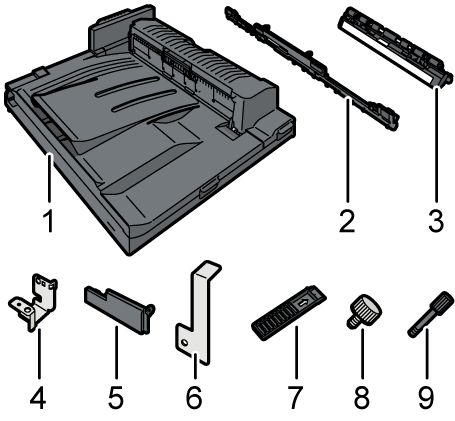

同梱品を確認する。
No.
部品名
個数
1
排紙中継ユニット
1
2
ガイド板
1
3
ローラー
1
4
固定用金具
1
5
カバー
1
6
L字連結ブラケット
1
7
取り付け用部材
1
8
コインねじ
1
9
つまみねじ
1
本体の電源を切り、電源プラグをコンセントから抜く。
固定用テープと固定材を取り外す。
エンドフェンスを起こす。

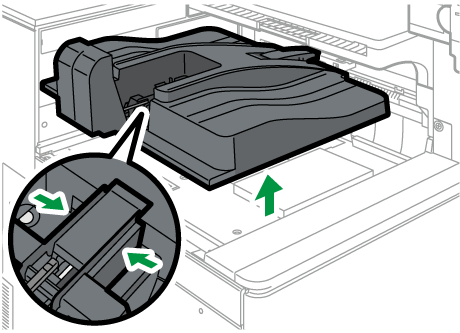

つまみを内側に押しながら、本体トレイを取り外す。
取り外した部品は使用しません。本体奥カバーを取り外す。

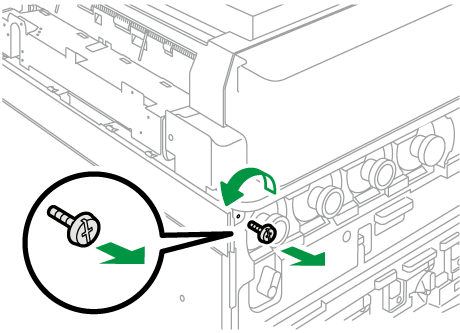

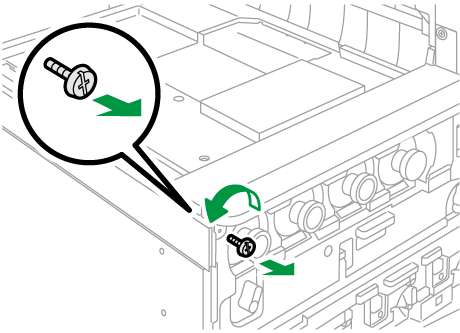

取り外した部品は使用しません。前カバーを開き、コインねじを外す。

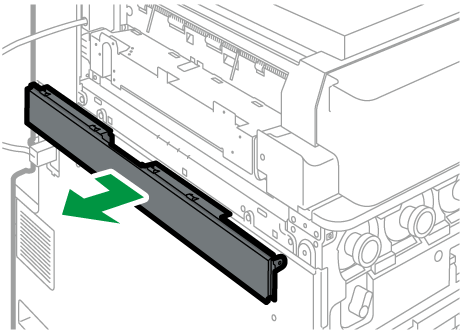

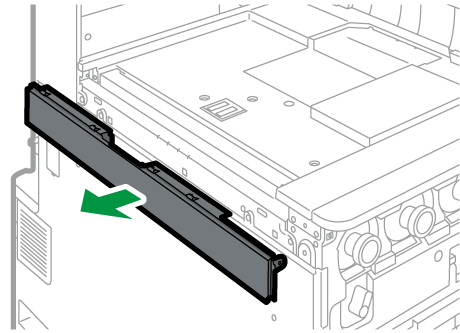

取り外したねじは、カバーを再固定するときに使用します。本体左上のカバーを外す。

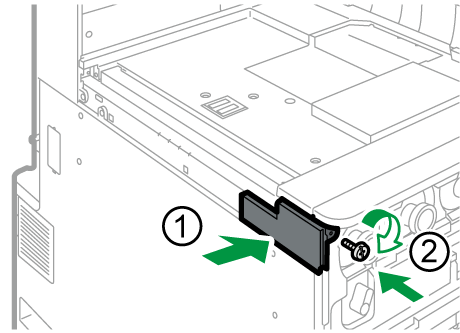

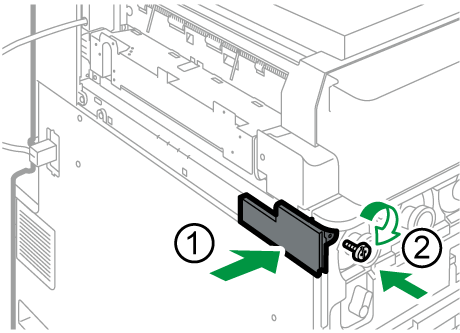

取り外した部品は使用しません。同梱されたカバーを取り付け、コインねじで固定する。
前カバーを閉める。

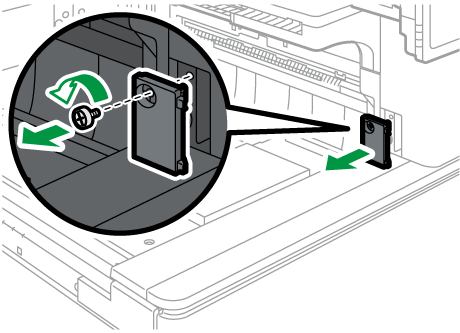

コインねじを外し、本体右上にあるカバーキャップを取り外す。
取り外した部品は固定用金具を固定するために使用します。固定用金具にカバーキャップを取り付け、コインねじで固定する。

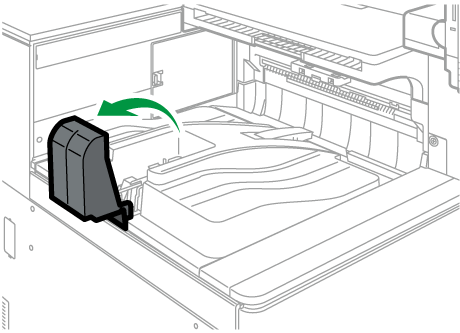

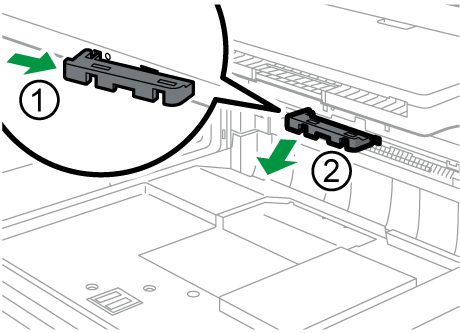

左ツメを押しながら、用紙そろえを外す。
取り外した部品は使用しません。満杯検知レバー［A］を収納する。

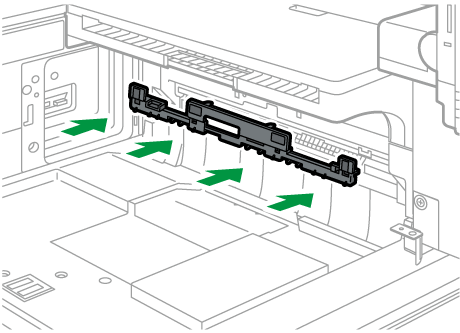

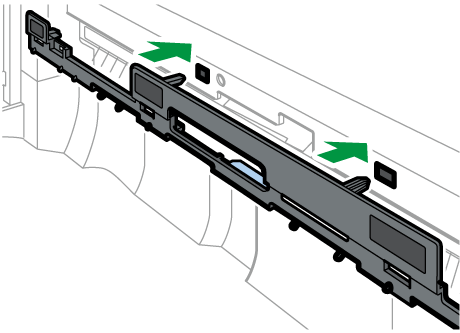

満杯検知レバーが飛び出ているときは、収納してください。ガイド板を、ラベルに記載された番号順に取り付ける。

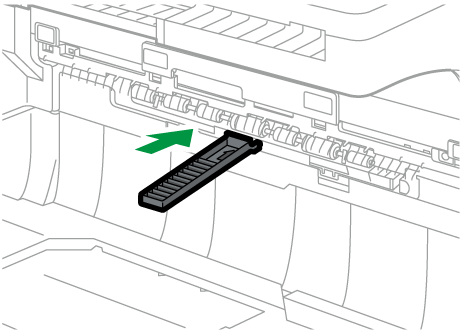

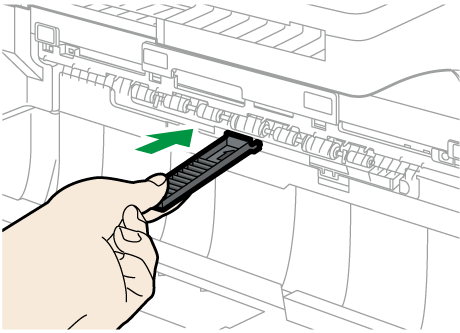

中央部のラベル上部にある穴に、取り付け用部材を奥まで差し込む。
差し込みづらいときは、穴を上に広げるようにして差し込んでください。

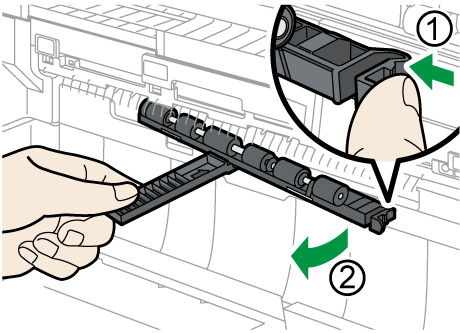

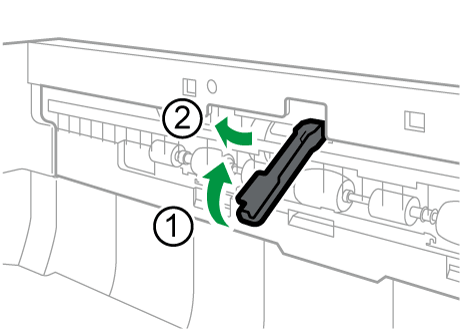

取り付け用部材を差し込んだまま、本体のローラーを取り外す。

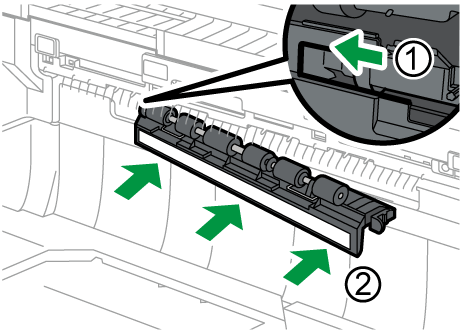

取り外した部品と取り付け用部材は、以降使用しません。同梱されたローラーを、ラベルに記載された番号順に取り付ける。

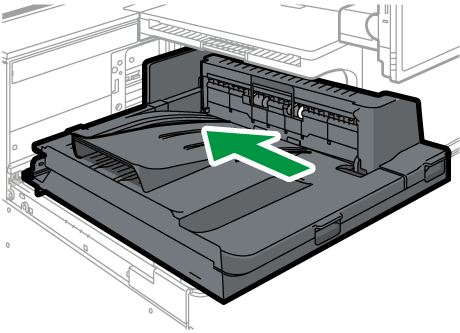

中継ユニットの凸部を、本体奥カバーの凹部に合わせて、水平にゆっくり奥まで差し込む。

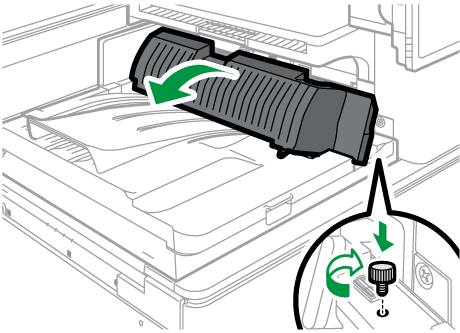

中継ユニットの右カバーを開け、中継ユニットを本体にコインねじで固定する。
中継ユニットの右カバーを閉める。

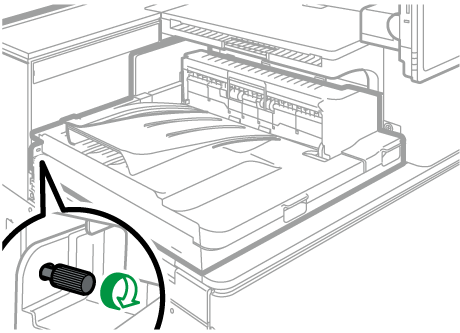

中継ユニットを本体につまみねじで固定する。

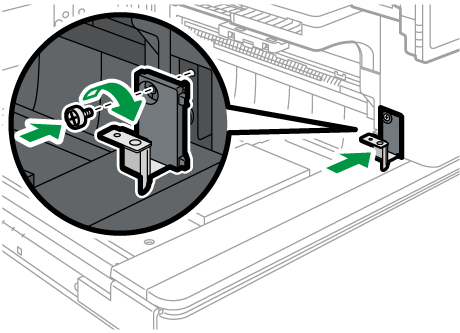

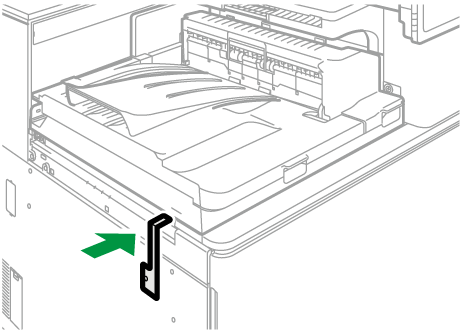

L字連結ブラケットを取り付ける。
これで中継ユニットの取り付けは完了です。
次にフィニッシャーの取り付けに進みます。1000枚中綴じフィニッシャーを取り付けるまたは3000枚フィニッシャーを取り付けるを参照してください。
L字連結ブラケットはフィニッシャーの取り付けに使用します。
取り外した部品の廃棄などの取り扱いについては、販売店またはサービス実施店にご連絡ください。詳しくは、使用済み製品の回収とリサイクルを参照してください。
|
|
|
|
 |
|
|
|
アース金具の板バネには触らないでください。板バネを変形させるとアースが不確実になり、電波障害を起こす原因になります。
1000枚中綴じフィニッシャーの取り付けには、排紙中継ユニットに同梱されているL字連結ブラケットが必要です。
ねじの取り付けや取り外しには、同梱している専用ねじ回しを使用してください。
本体のイラストが、お使いのプリンターと異なるかもしれません。設置手順に影響はありません。
1000枚中綴じフィニッシャーを取り付けたあとは、＜補足＞を参照し、プリンタードライバーの設定や確認をしてください。

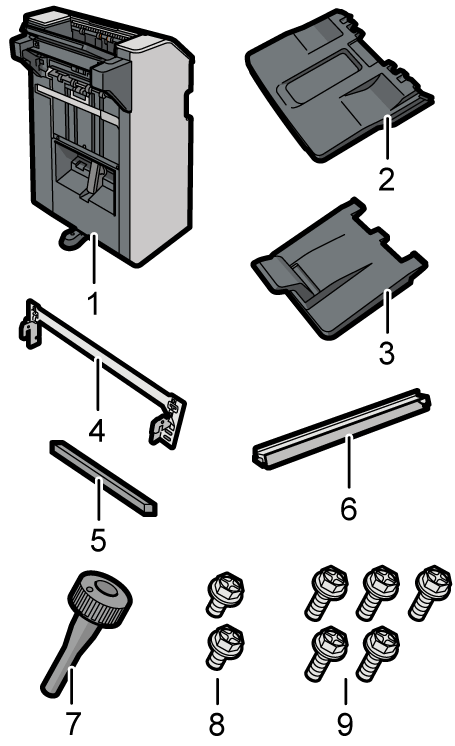

同梱品を確認します。
No. |
部品名 |
個数 |
|---|---|---|
1 |
1000枚中とじフィニッシャー |
1 |
2 |
シフトトレイ |
1 |
3 |
中とじトレイ |
1 |
4 |
装着用金具 |
1 |
5 |
スポンジクッション |
1 |
6 |
用紙搬送ガイド |
1 |
7 |
専用ねじ回し |
1 |
8 |
固定ねじ（短） |
2 |
9 |
固定ねじ（長） |
5 |

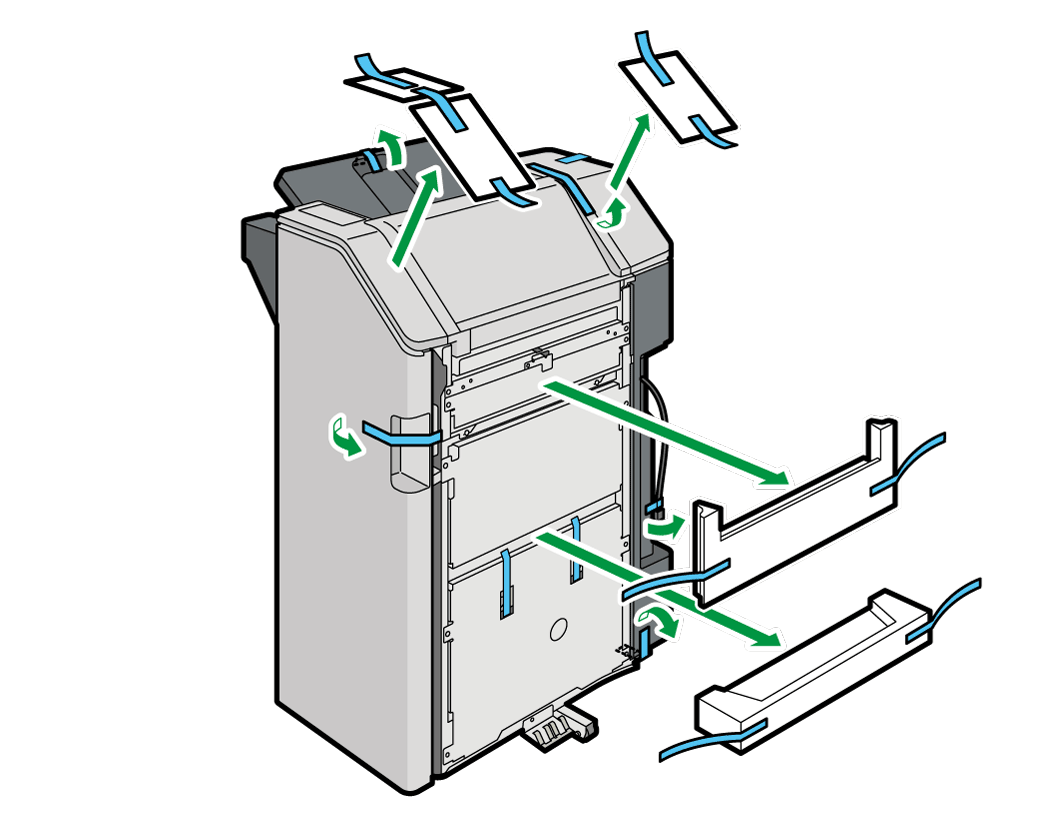

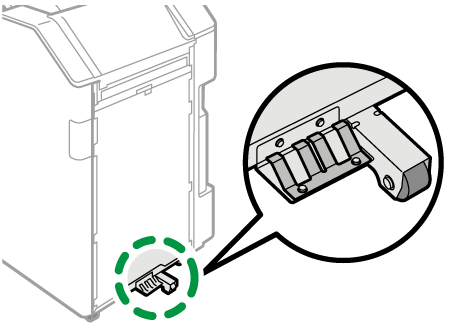

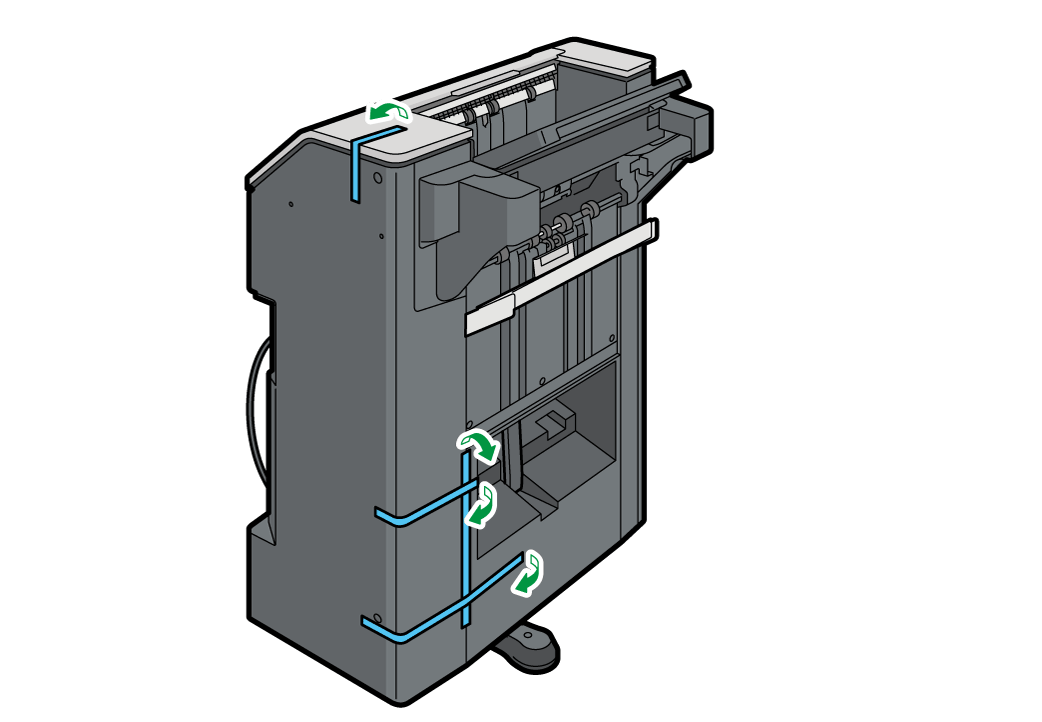

本体の外側にある保護テープと紙、固定部材を取り外す。

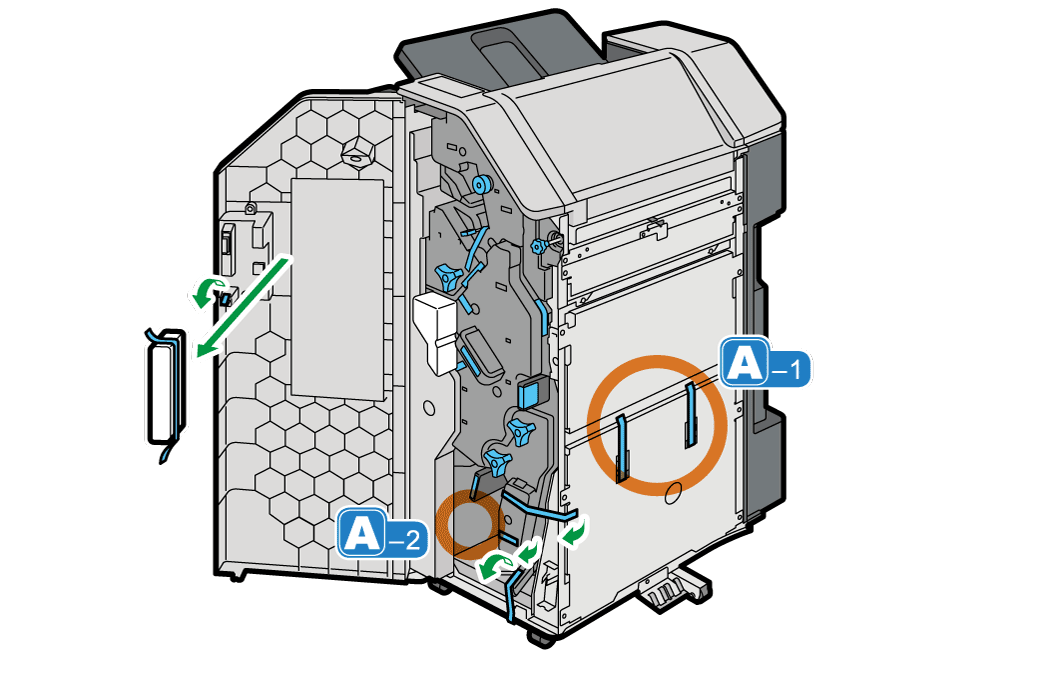

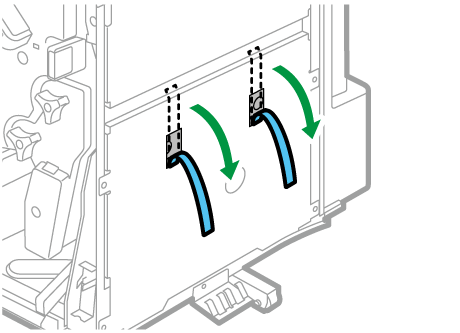

前ドアを開き、本体の内側にある保護テープと固定部材を取り外す。
A-1
A-2

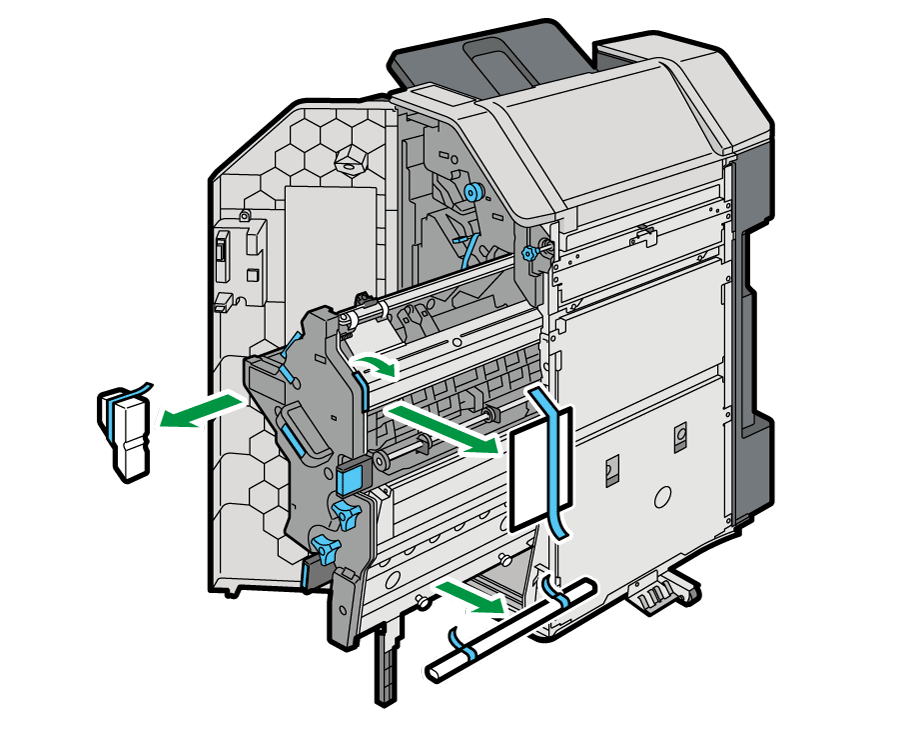

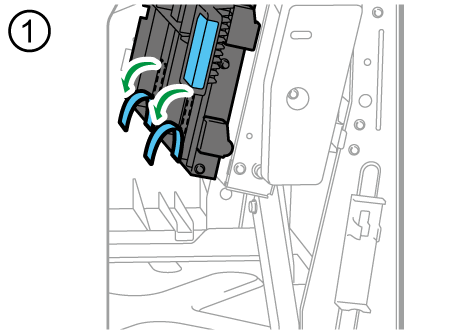

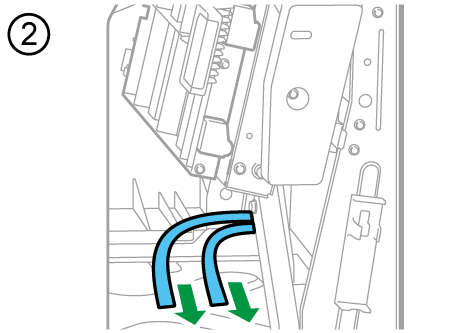

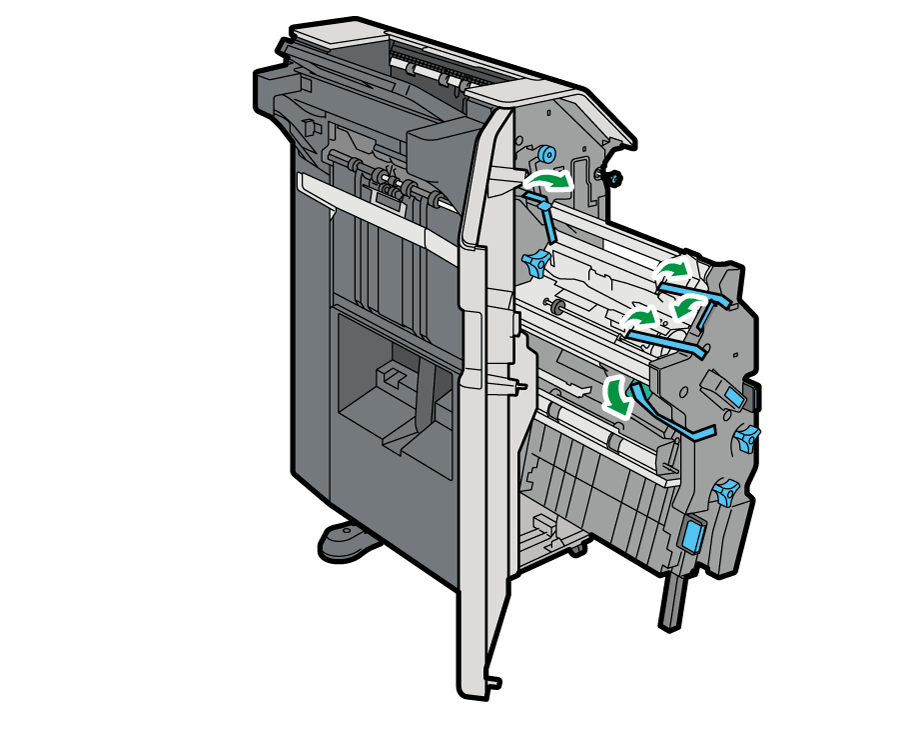

中とじユニットを手前に引き出し、内側にある保護テープと固定部材を取り外す。

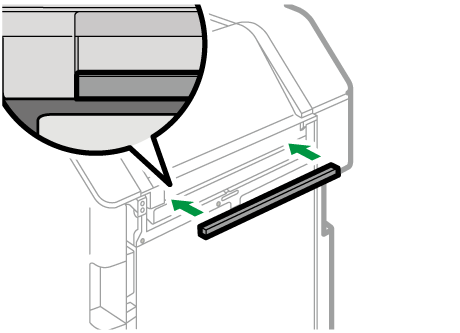

スポンジクッションの両面テープからシールをはがし、1000枚中綴じフィニッシャーに貼り付ける。

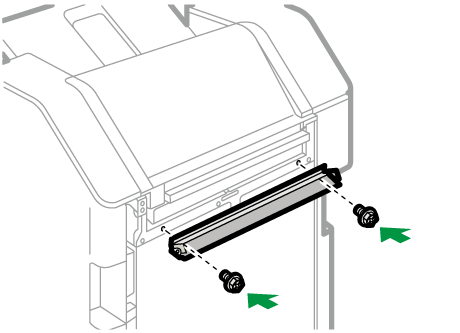

側板端部に合わせて貼り付けます。用紙搬送ガイドを固定ねじ（短）2本で固定する。

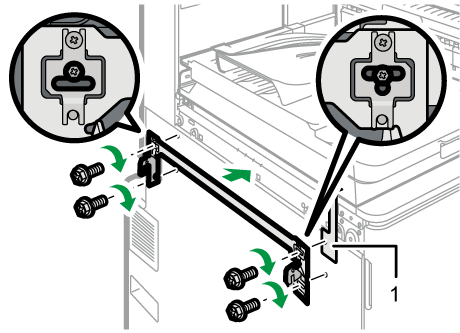

用紙搬送ガイドは、「FRONT」の刻印を左方向にして取り付けてください。装着用金具を、本体側面に固定ねじ（長）4本で固定する。
1. L字連結ブラケット

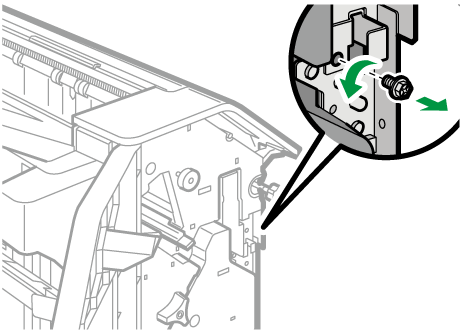

L字連結ブラケットが取り付けられていることを確認してください。装着用金具は、「BACK」の刻印を左方向にし、L字連結ブラケットの上に重ねるようにして一緒に取り付けてください。前カバーを開けて、連結バーを固定しているねじを外す。

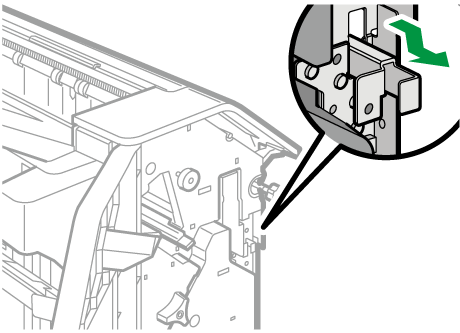

取り外したねじは、連結バーを再固定するときに使用します。連結バーを手前に引き、ロックを外す。

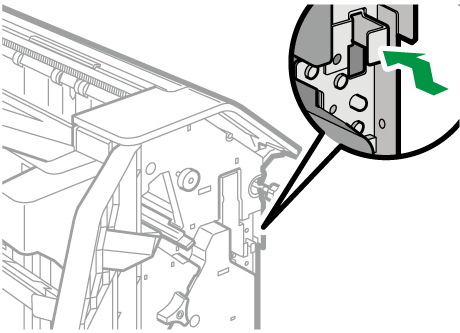

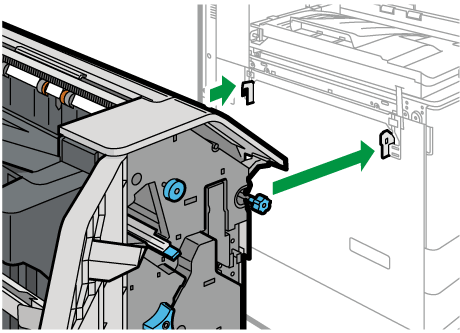

1000枚中綴じフィニッシャーの連結バーが、本体に取り付けた装着金具にかみ合うように、1000枚中綴じフィニッシャーを本体へまっすぐに押し込む。
連結バーをロックする。

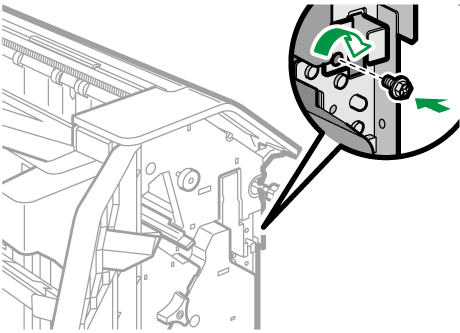

連結バーを固定ねじで固定する。
1000枚中綴じフィニッシャーの前カバーを閉める。

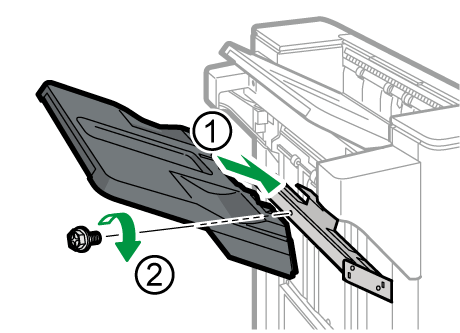

1000枚中綴じフィニッシャーにシフトトレイを差し込み、専用ねじ回しを使用してトレイの裏側から固定ねじ（長）で固定する。

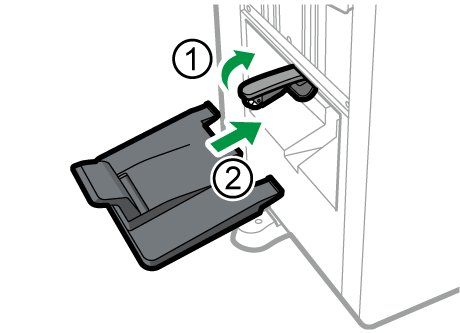

1000枚中綴じフィニッシャーに中とじトレイを取り付ける。

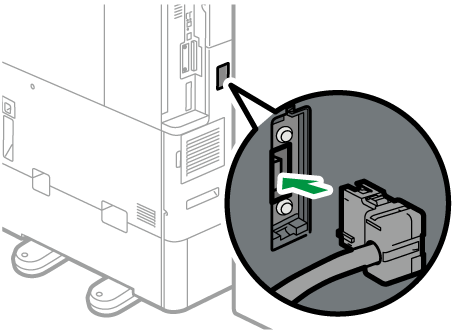

1000枚中綴じフィニッシャーのケーブルを、本体側面のコネクターに接続する。
電源プラグをコンセントに差し込み、本体の電源を入れる。
システム設定リストを印刷して、1000枚中綴じフィニッシャーが正しく取り付けられたことを確認する。
1000枚中綴じフィニッシャーが正しく取り付けられたかどうかは、「システム設定リスト」を印刷して確認します。正しく取り付けられているときは、「システム構成情報」の「接続機器」の欄に「中とじフィニッシャーC8500」と記載されます。システム設定リストの印刷手順は、「本機のシステム設定リストを印刷する」を参照してください。
正しく取り付けられない場合は、最初の手順からやり直してください。それでも正しく取り付けられない場合は、サービス実施店に相談してください。また、エラーや異常音が発生した場合も、最初の手順からやり直してください。それでも解決しない場合は、サービス実施店に相談してください。
取り付けた1000枚中綴じフィニッシャーを使用するには、プリンタードライバーの［オプション構成］で、オプションの設定をしてください。詳しくは、「手動でオプション構成や用紙を設定する」を参照してください。
1000枚中綴じフィニッシャーを取り付けたあとは、以下の設定や確認をしてください。
プリンターとパソコンが双方向通信していないときは、必ずプリンタードライバーでオプションの設定をしてください。
ステープルや、パンチを使用するときには、必ずプリンタードライバーで原稿サイズと原稿方向を設定してください。詳しくは、「ステープルでとじる（プリンター）」、「パンチ穴を開ける（プリンター）」を参照してください。
プリンタードライバーでソートを設定するとき、アプリケーションの［部単位で印刷］にチェックが入っていると、意図しない印刷結果になることがあります。チェックを外して印刷してください。
取り外した部品の廃棄などの取り扱いについては、販売店またはサービス実施店にご連絡ください。詳しくは、「使用済み製品の回収とリサイクル」を参照してください。
専用ねじ回しは、使用後、前カバーを開けた右下の位置に保管してください。
|
|
|
|
|
|
|
|
アース金具の板バネには触らないでください。板バネを変形させるとアースが不確実になり、電波障害を起こす原因になります。
3000枚フィニッシャーの取り付けには、排紙中継ユニットに同梱されているL字連結ブラケットが必要です。
ねじの取り付け（No. 8、9）や取り外しには、同梱している専用ねじ回し（No. 7）を使用してください。
本体のイラストが、お使いのプリンターと異なるかもしれません。設置手順に影響はありません。
3000枚フィニッシャーを取り付けたあとは、＜補足＞を参照し、プリンタードライバーの設定や確認をしてください。

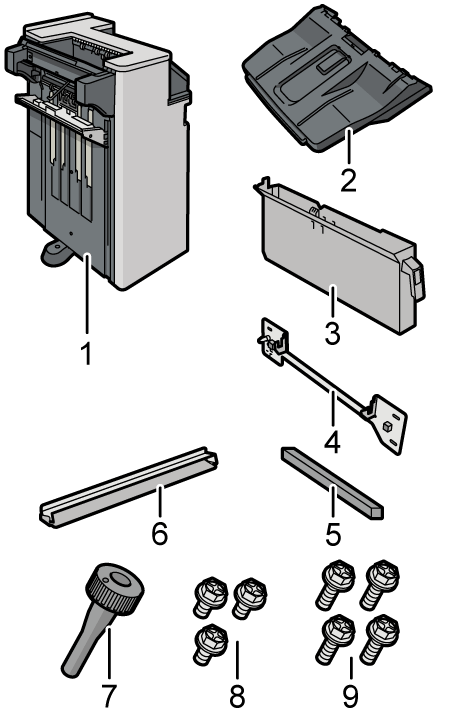

同梱品を確認します。
No. |
部品名 |
個数 |
|---|---|---|
1 |
3000枚フィニッシャー |
1 |
2 |
シフトトレイ |
1 |
3 |
パンチくず入れ |
1 |
4 |
装着用金具 |
1 |
5 |
スポンジクッション |
1 |
6 |
用紙搬送ガイド |
1 |
7 |
専用ねじ回し |
1 |
8 |
固定ねじ（短） |
3 |
9 |
固定ねじ（長） |
4 |

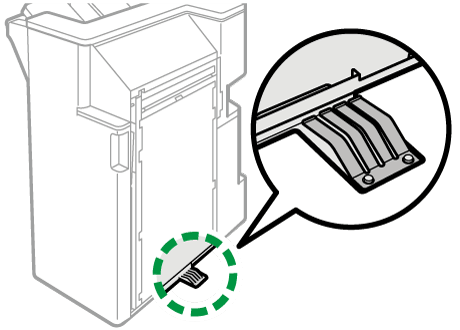

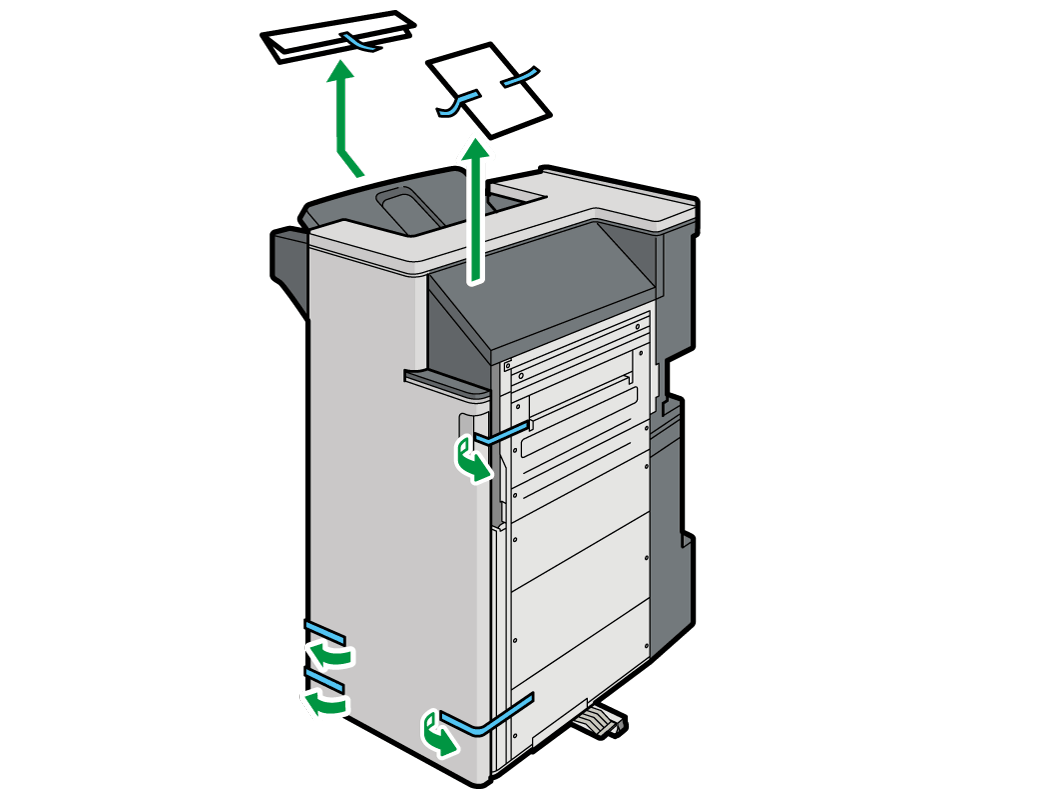

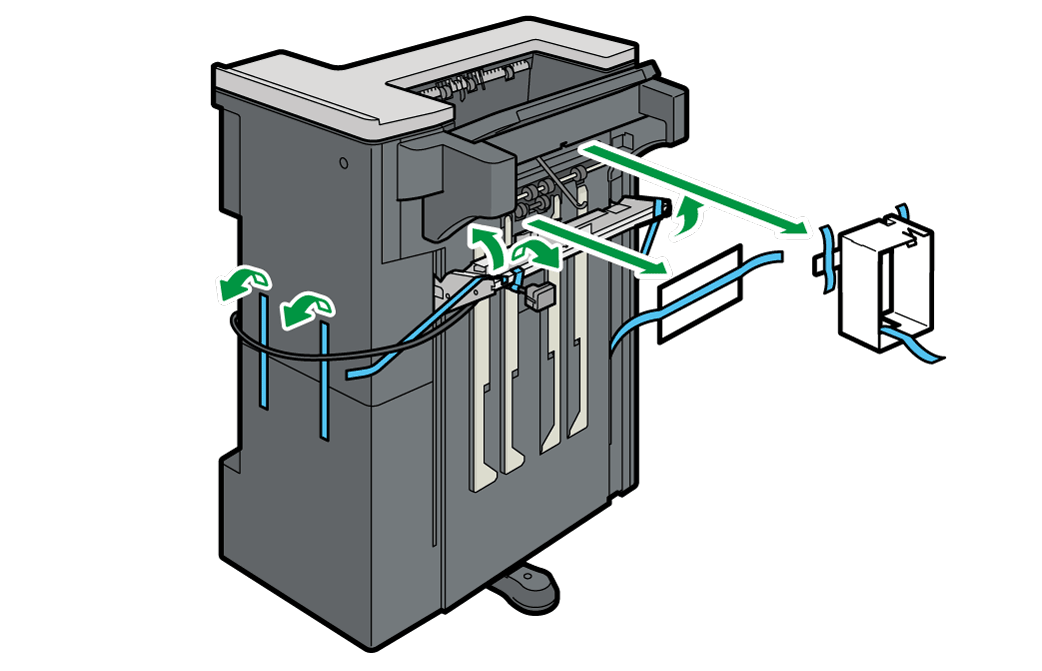

本体の外側にある保護テープと紙、固定部材を取り外す。

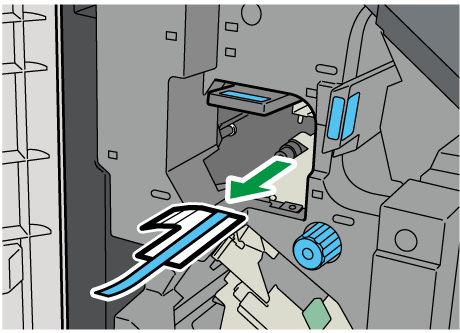

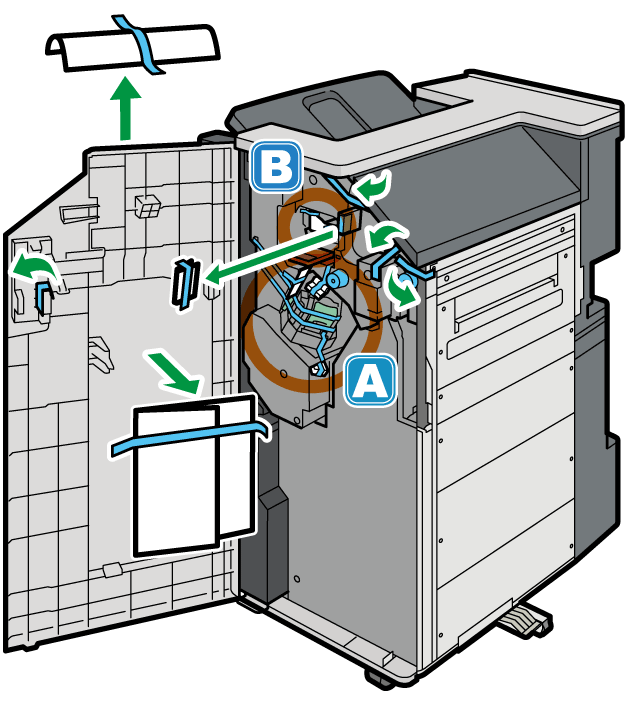

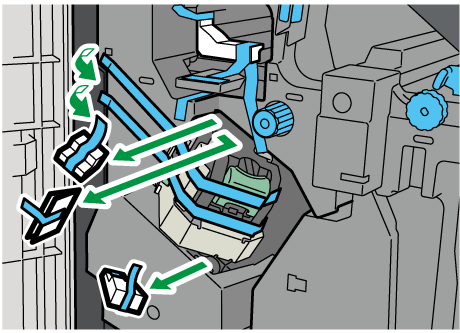

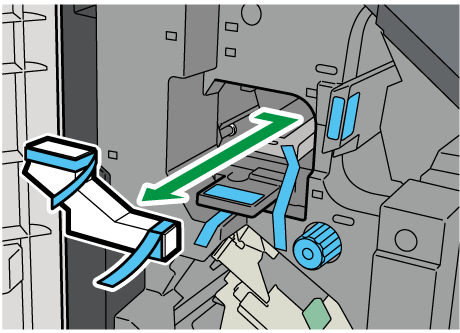

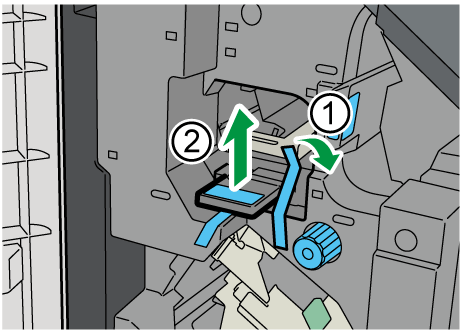

前ドアを開き、本体の内側にある保護テープと固定部材を取り外す。
A
B

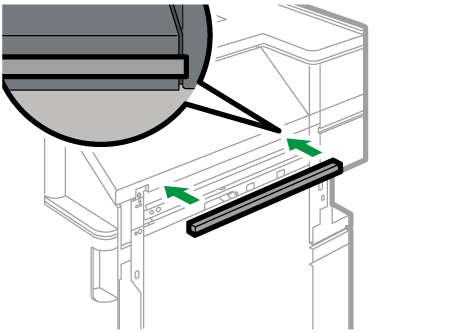

スポンジクッションの両面テープからシールをはがし、3000枚フィニッシャーに貼り付ける。

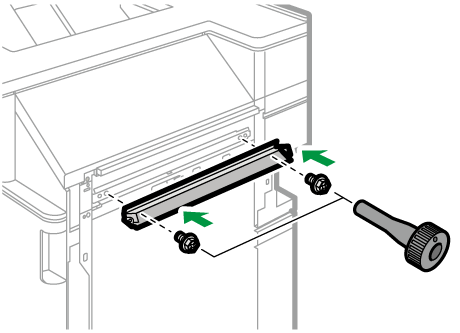

側板端部に合わせて貼り付けます。用紙搬送ガイドを固定ねじ（短）2本で固定する。

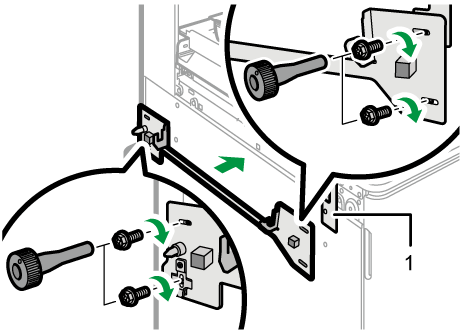

用紙搬送ガイドは、「FRONT」の刻印を左方向にして取り付けてください。装着用金具を、本体側面に固定ねじ（長）4本で固定する。
ねじは上2本を仮止めしてから、下2本を取り付けてください。
1. L字連結ブラケット

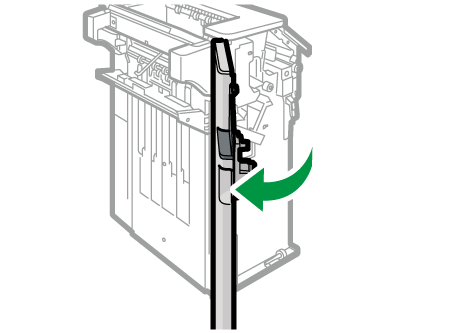

L字連結ブラケットが取り付けられていることを確認してください。装着用金具は、「BACK」の刻印を左方向にし、L字連結ブラケットの上に重ねるようにして一緒に取り付けてください。3000枚フィニッシャーの前カバーを開ける。

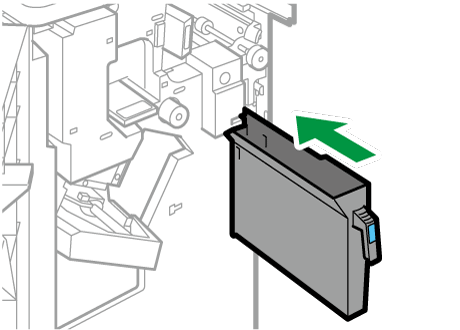

パンチくず入れを取り付けます。

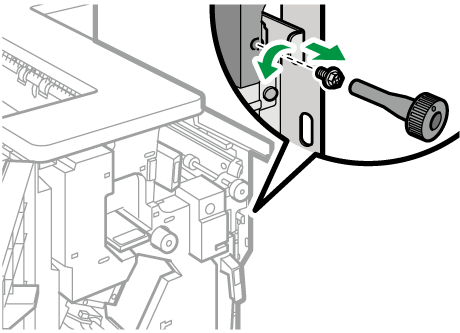

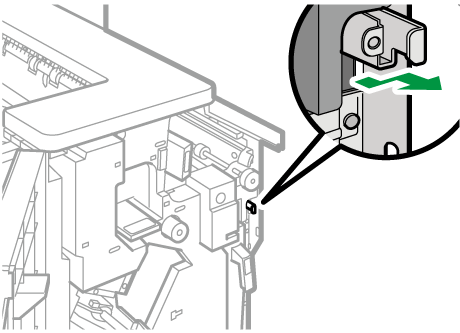

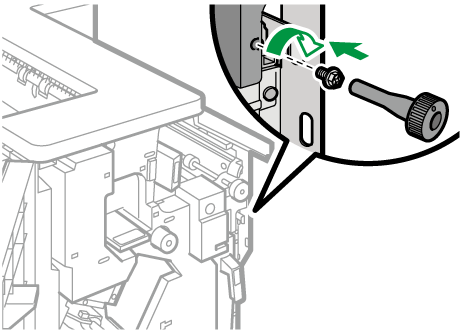

連結バーを固定しているねじを外す。

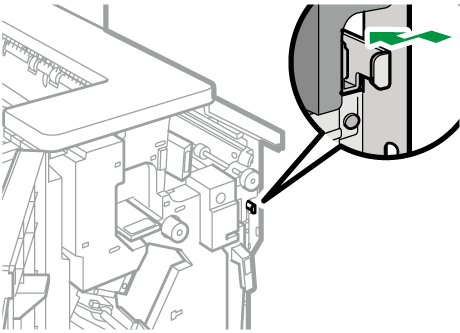

取り外したねじは、連結バーを再度固定するときに使用します。連結バーを手前に引き、ロックを外す。

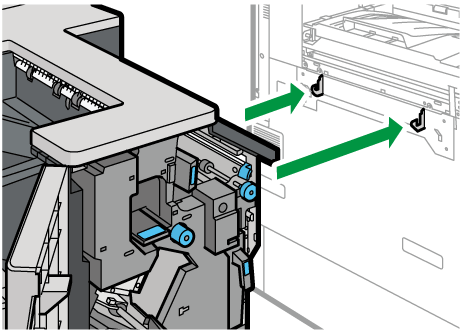

3000枚フィニッシャーの連結バーが、本体に取り付けた装着金具にかみ合うように、3000枚フィニッシャーを本体へまっすぐに押し込む。
連結バーをロックする。
連結バーをねじで固定する。
3000枚フィニッシャーの前カバーを閉める。

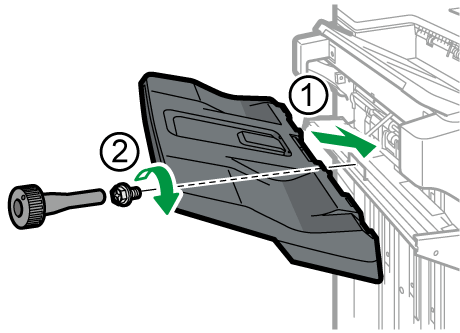

3000枚フィニッシャーにシフトトレイを差し込み、専用ねじ回しを使用してトレイの裏側から固定ねじ（短）で固定する。
3000枚フィニッシャーのケーブルを、本体側面のコネクターに接続します。
電源プラグをコンセントに差し込み、本体の電源を入れる。
システム設定リストを印刷して、3000枚フィニッシャーが正しく取り付けられたことを確認する。
3000枚フィニッシャーが正しく取り付けられたかどうかは、「システム設定リスト」を印刷して確認します。正しく取り付けられているときは、「システム構成情報」の「接続機器」の欄に「フィニッシャーC8500」と記載されます。システム設定リストの印刷手順は、本機のシステム設定リストを印刷するを参照してください。
正しく取り付けられない場合は、最初の手順からやり直してください。それでも正しく取り付けられない場合は、サービス実施店に相談してください。また、エラーや異常音が発生した場合も、最初の手順からやり直してください。それでも解決しない場合は、サービス実施店に相談してください。
取り付けた3000枚フィニッシャーを使用するには、プリンタードライバーの［オプション構成］で、オプションの設定をしてください。詳しくは、手動でオプション構成や用紙を設定するを参照してください。
3000枚フィニッシャーを取り付けたあとは、以下の設定や確認をしてください。
プリンターとパソコンが双方向通信していないときは、必ずプリンタードライバーでオプションの設定をしてください。
ステープルや、パンチを使用するときには、必ずプリンタードライバーで原稿サイズと原稿方向を設定してください。詳しくは、ステープルでとじる（プリンター）、パンチ穴を開ける（プリンター）を参照してください。
プリンタードライバーでソートを設定するとき、アプリケーションの［部単位で印刷］にチェックが入っていると、意図しない印刷結果になることがあります。チェックを外して印刷してください。
取り外した部品の廃棄などの取り扱いについては、販売店またはサービス実施店にご連絡ください。詳しくは、使用済み製品の回収とリサイクルを参照してください。

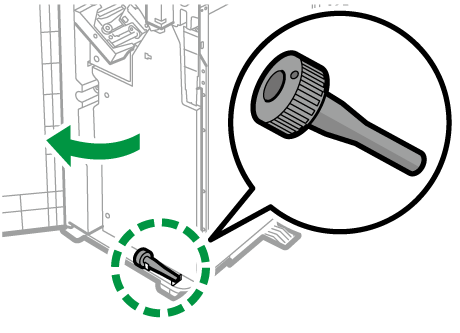

専用ねじ回しは、使用後、前カバーを開けた右下の位置に保管してください。

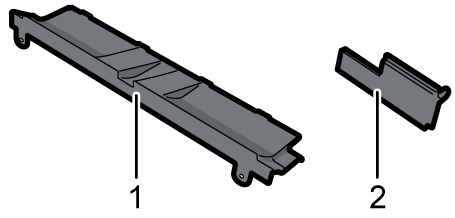

以下のインナー紙折りユニットの部品2点を用意する。
No.
部品名
個数
1
フィニッシャー中継トレイ
1
2
カバー
1

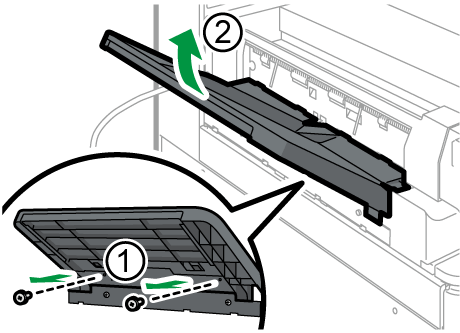

排紙トレイを固定しているつまみねじ2本を外し、排紙トレイを外す。
取り外したねじは、フィニッシャー中継トレイを固定するときに使用します。本体左上カバーを固定しているつまみねじ2本を外し、カバーを外す。

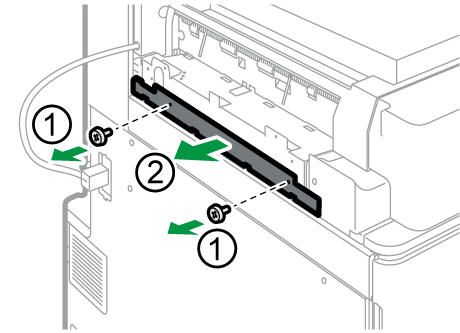

取り外したねじ、カバーは使用しません。本体前カバーを開けて、コインねじを外す。

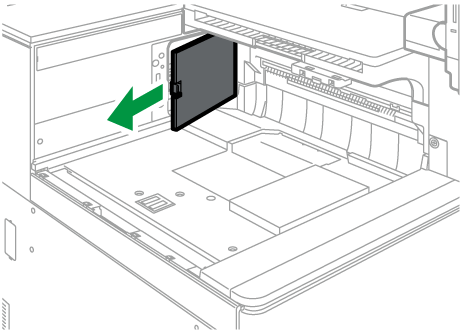

取り外したねじは、インナー紙折りユニットに同梱のカバーを固定するときに使用します。本体左下カバーを外す。
取り外したカバーは使用しません。インナー紙折りユニットに同梱のカバーを取り付け、コインねじで固定する。
前カバーを閉じる。
インナー紙折りユニットに同梱のフィニッシャー中継トレイを、つまみねじ2本で固定する。
取り付けるときは、中央部の黒い用紙押さえを持ち上げ、4箇所のつめの部分を合わせるようにセットします。
フィニッシャーを取り付ける。
1000枚中綴じフィニッシャーを取り付けるとき
1000枚中綴じフィニッシャーを取り付けるの手順1～手順6を参照してください。ただし、L字連結ブラケットは使用しません。
スポンジクッションを取り付けるときは、スポンジの切り込みがある部分でカットし、長い方を使用してください。3000枚フィニッシャーを取り付けるとき
3000枚フィニッシャーを取り付けるの手順1～手順5を参照してください。ただし、L字連結ブラケットは使用しません。
スポンジクッションを取り付けるときは、スポンジの切り込みがある部分でカットし、長い方を使用してください。
フィニッシャーのケーブルを、イラストに示す紙折り中継ユニットのコネクター位置に接続する。
フィニッシャーのケーブルと紙折り中継ユニットのケーブルが、重なったり交差したりしないように接続してください。フィニッシャーを取り付ける。
1000枚中綴じフィニッシャーを取り付けるとき
1000枚中綴じフィニッシャーを取り付けるの手順7～手順14を参照してください。3000枚フィニッシャーを取り付けるとき
3000枚フィニッシャーを取り付けるの手順6～手順14を参照してください。
