長尺紙がつまったとき

長尺紙は長尺トレイを装着した手差しトレイにセットされています。

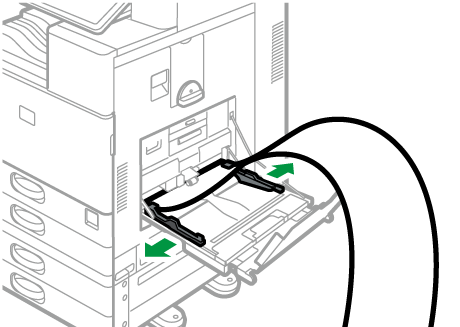

1. 用紙ガイド板を広げる。

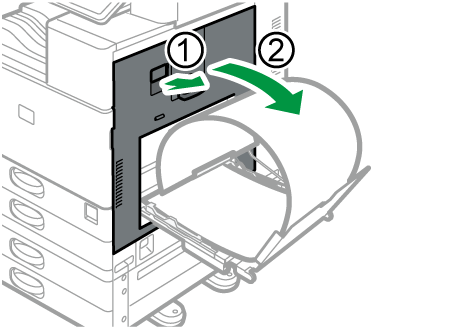

2. 右カバーを開ける。
   右カバーを開くときは、右カバーに手を添えて、ゆっくり開いてください。

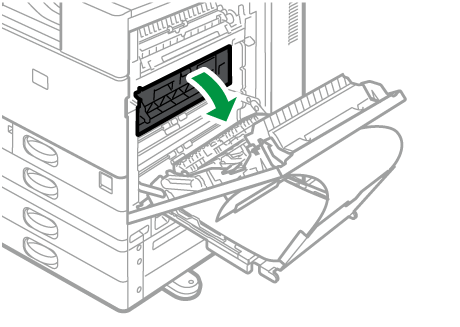

3. Bのガイド板を開ける。

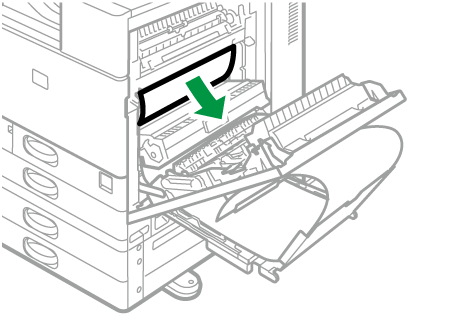

4. 定着部下側から用紙を下方向に引き出す。



5. Bのガイド板を閉める。

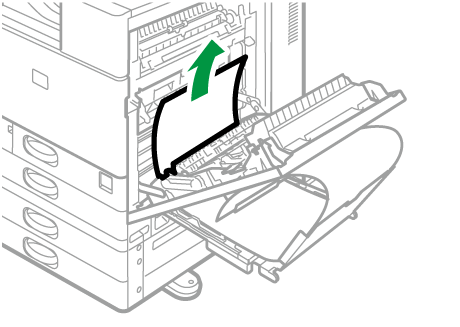

6. 本体と両面ユニットとにまたがっている用紙を上方向に引き抜く。



7. 右カバーを閉める。

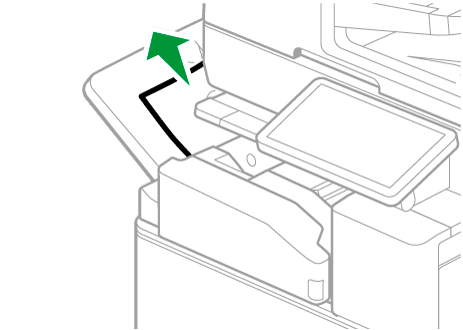

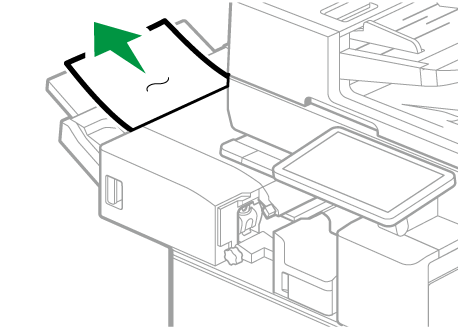

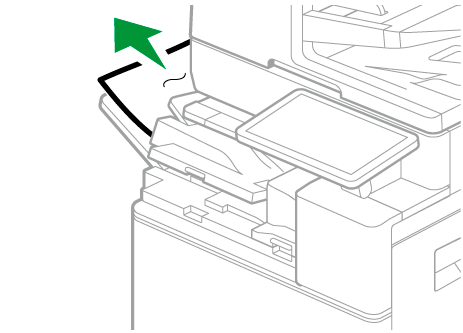

1. 排紙口から排紙済み用紙を取り除く。

   本体にまたがって用紙がつまったときは、本手順ではなく本体の処理を行ってください。
   本体につまった長尺紙を取り除くとき

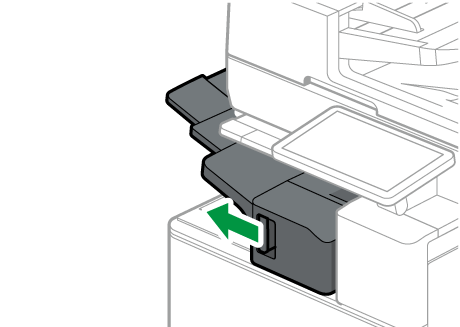

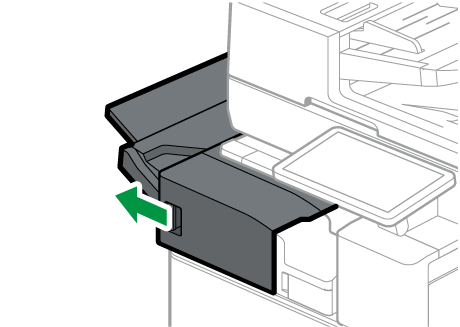

2. フィニッシャーを左へスライドさせる。

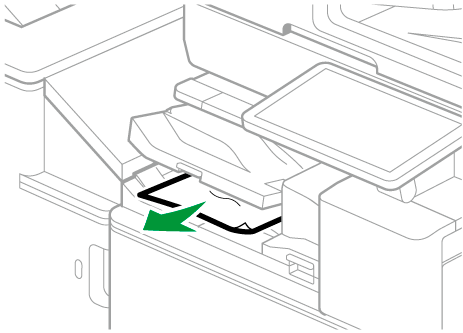

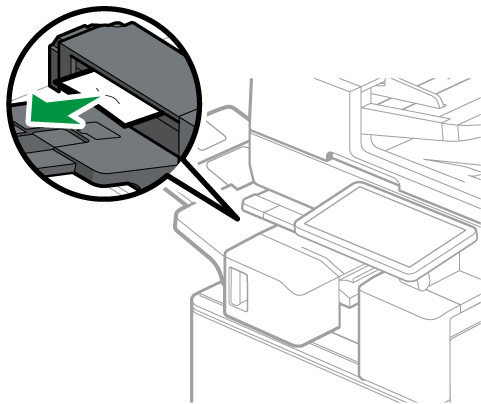

3. 排紙口から、つまっている用紙を取り除く。

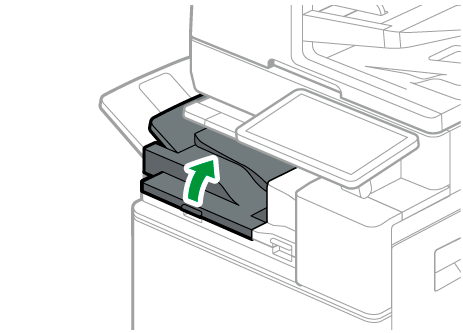

4. フィニッシャーを右へスライドさせて元に戻す。

本体にまたがって用紙がつまったときは、本手順を行う前に本体につまった用紙を取り除いてください。
本体につまった長尺紙を取り除くとき

1. フィニッシャーの取っ手を持ち、フィニッシャーを左へスライドさせる。


2. 排紙口からつまった用紙を取り除く。


3. フィニッシャーを右へスライドさせて元に戻す。

D1が点灯しているとき（左トレイ）

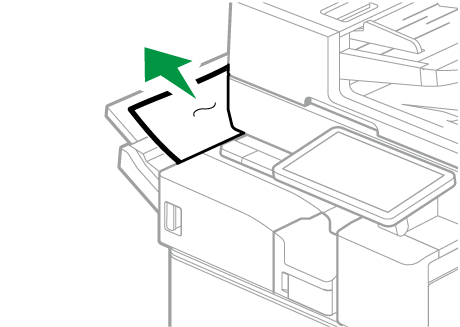

1. 排紙口から用紙を取り除く。

   本体にまたがって用紙がつまったときは、本手順ではなく本体の処理を行ってください。
   本体につまった長尺紙を取り除くとき

2. つまった用紙を取り除く。


D2が点灯しているとき（左トレイ）

1. 排紙口から用紙を取り除く。

   本体にまたがって用紙がつまったときは、本手順ではなく本体の処理を行ってください。
   本体につまった長尺紙を取り除くとき

2. 左トレイカバー（左）を開く。


3. つまった用紙を取り除く。


4. カバーを閉める。

1. 排紙済み用紙を取り除く。



   本体にまたがって用紙がつまったときは、本手順ではなく本体につまった用紙を取り除いてください。
   本体につまった長尺紙を取り除くとき

2. インナー紙折りユニットの前カバーを開ける。

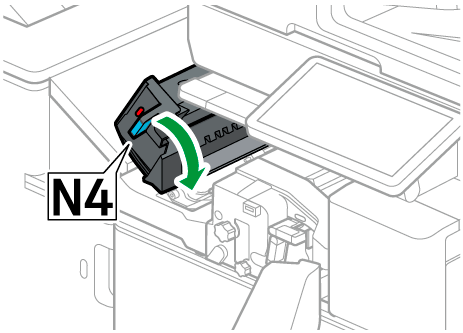

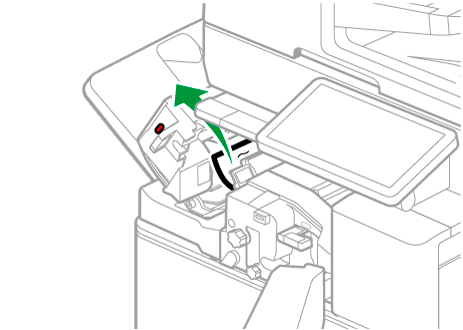

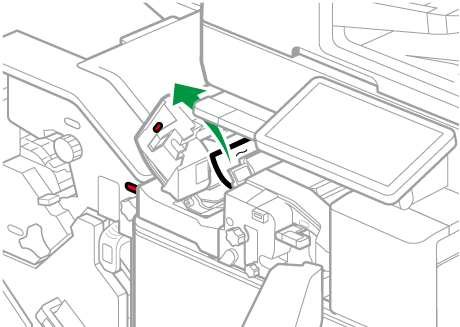

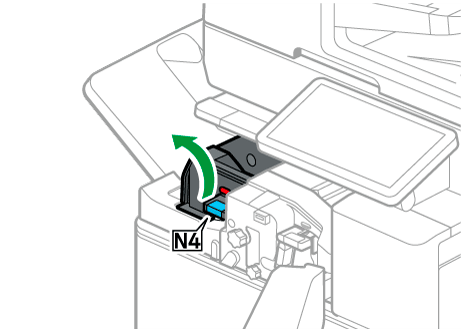

3. N4レバーを持ってユニットを開ける。

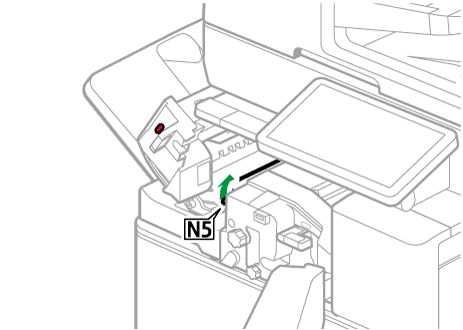

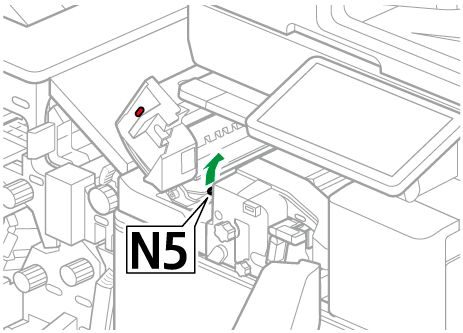

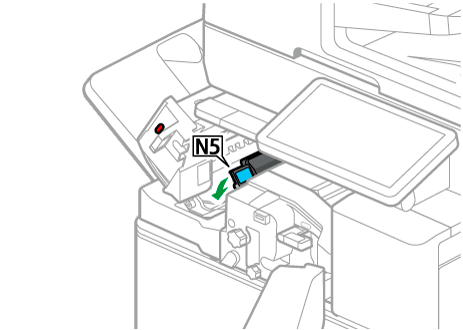

4. N5ガイド板を開ける。



5. つまっている用紙を取り除く。

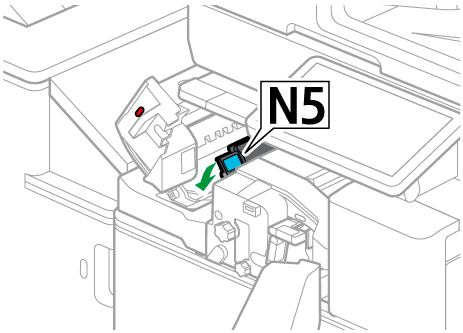

6. N5ガイド板を閉じる。

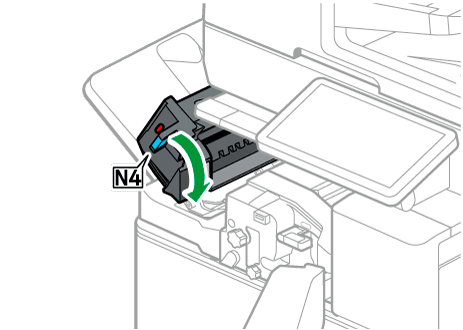

7. N4レバーを持ってユニットを閉じる。



8. 前カバーを閉める。

D1が点灯しているとき（中継ユニット）

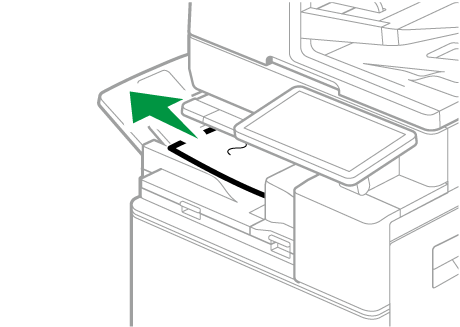

1. 排紙済み用紙を取り除く。



   本体にまたがって用紙がつまったときは、本手順ではなく本体につまった用紙を取り除いてください。
   本体につまった長尺紙を取り除くとき

2. つまっている用紙を取り除く。



D2が点灯しているとき（中継ユニット）

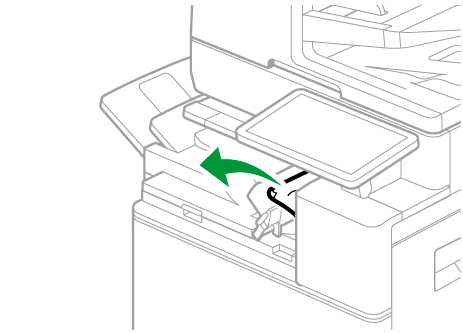

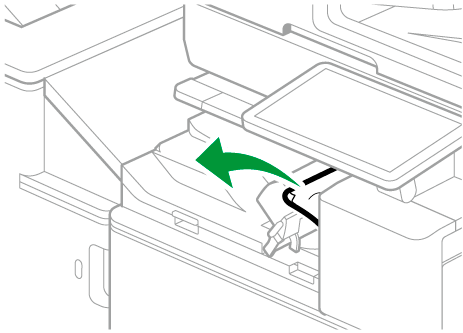

1. 中継ユニットカバー（左）を開く。



2. つまっている用紙を取り除く。



3. カバーを閉める。

本体にまたがって用紙がつまったときは、本手順を行う前に本体につまった用紙を取り除いてください。

本体につまった長尺紙を取り除くとき

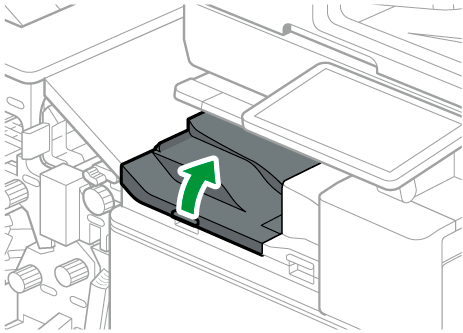

1. フィニッシャーの前カバーの取っ手を持ち、前カバーを開ける。



2. 中継ユニットまたはインナー紙折りユニットを開く。

   • 中継ユニットに接続しているとき


     1. 中継ユニットカバー（左）を開く。



   • インナー紙折りユニットに接続しているとき

   1. 1. インナー紙折りユニットの前カバーを開ける。

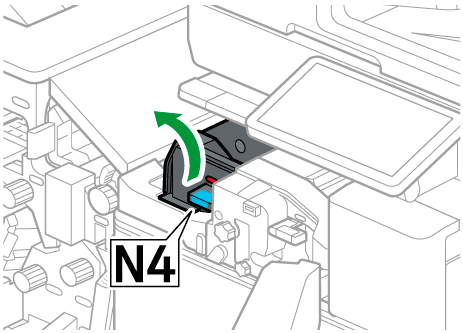

      2. N4レバーを持ってユニットを開ける。



      3. N5ガイド板を開ける。

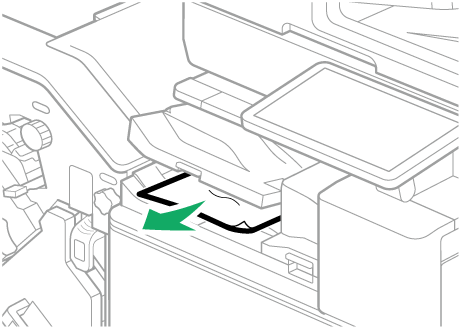

3. 用紙を取り除く。

   • 3000枚フィニッシャーまたは3000枚中綴じフィニッシャーのとき

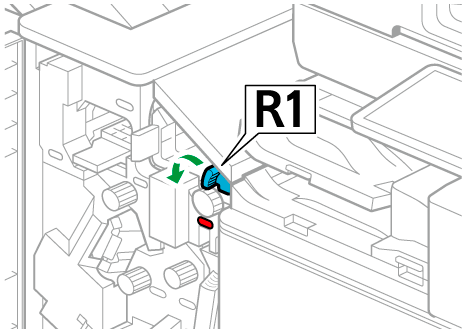

     1. R1ガイド板を開く。

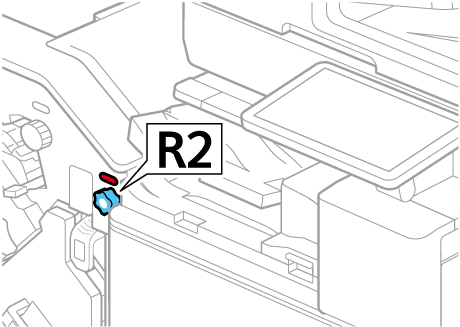

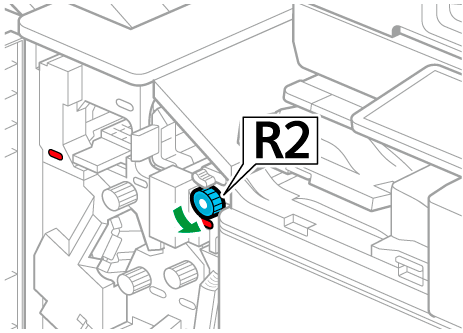

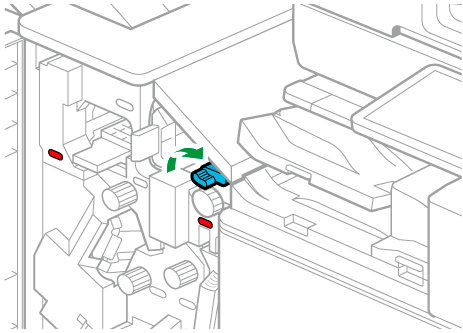

     2. フィニッシャーのR2ノブをつまみ、反時計回りに回す。

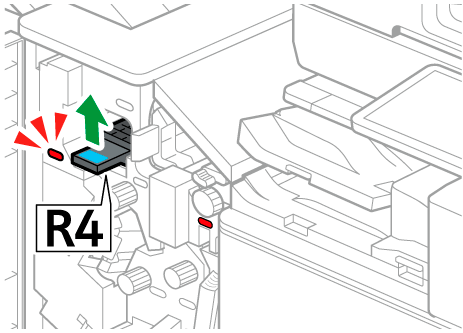

     3. 3000枚フィニッシャーまたは3000枚中綴じフィニッシャーでのみ紙詰まりが発生しているときは、R4ノブをつまみ、上に引き上げる。

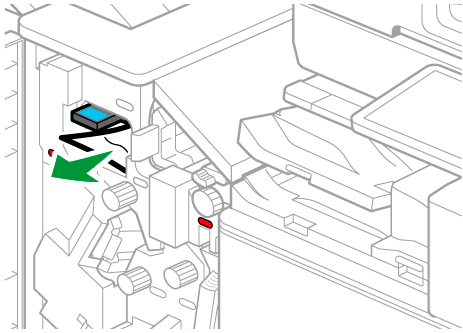

     4. 用紙を引き出す。


     5. フィニッシャーのR1ガイド板を戻す。


   • 1000枚フィニッシャーまたは1000枚中綴じフィニッシャーのとき

     1. ノブを反時計回りに回す。
        1000枚フィニッシャーまたは1000枚中綴じフィニッシャー以外でも紙詰まりが発生しているときは、フィニッシャーのR2ノブを反時計回りに回す。

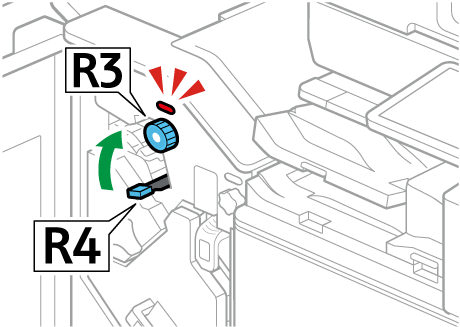

        1000枚フィニッシャーまたは1000枚中綴じフィニッシャーでのみ紙詰まりが発生しているときは、フィニッシャーのR3ノブを反時計回りに回し、R4ノブを上に引き上げる。


     2. 用紙を引き出す。
        中継ユニットに接続しているとき

        インナー紙折りユニットに接続しているとき


4. 中継ユニットまたはインナー紙折りユニットを閉じる。

   • 中継ユニットに接続しているとき

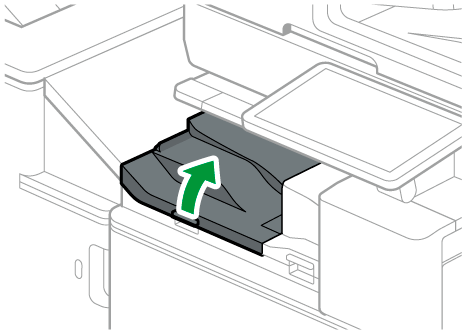

     1. 中継ユニットカバーを閉じる。

   • インナー紙折りユニットに接続しているとき

   1. 1. インナー紙折りユニットのN5ガイド板を閉じる。



      2. インナー紙折りユニットのN4レバーを持ってユニットを閉じる。



      3. インナー紙折りユニットの前カバーを閉める。

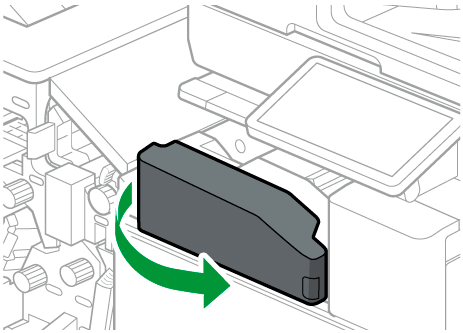

5. フィニッシャーの前カバーを押しながら閉める。

6. 次の条件に当てはまるときは、続けて中継ユニットの紙づまりを対処する。

   • 接続しているフィニッシャーが3000枚フィニッシャーまたは3000枚中綴じフィニッシャーのとき、中継ユニットで紙づまりが発生している。

   • 接続しているフィニッシャーが1000枚フィニッシャーまたは1000枚中綴じフィニッシャーのとき、本体と中継ユニットにまたがって紙づまりが発生している。
     中継ユニットにつまった長尺紙を取り除くとき
