本機の操作

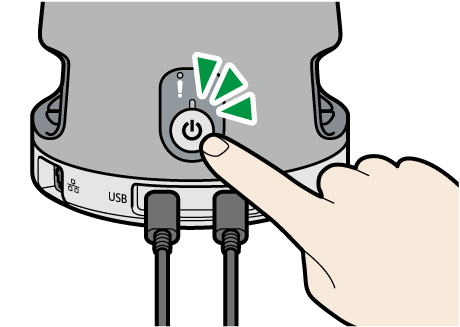

1. 本機がスタンバイ状態のときに電源ボタンを押します。

   本機が起動し、電源ランプが点灯します。

1. 本機が起動中に電源ボタンを押します。

   本機がスタンバイ状態に移行します。電源ランプがゆっくりと点滅します。

1. ［＋］［－］キーを押して音量を調節します。

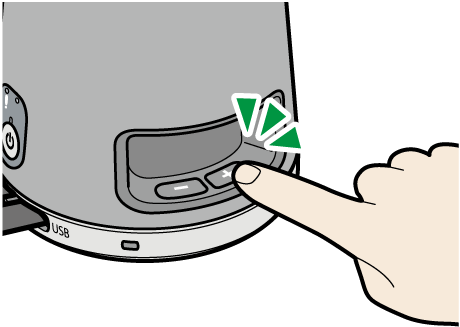

   音量を上げるときは、［＋］キーを押します。
   音量を下げるときは、［－］キーを押します。

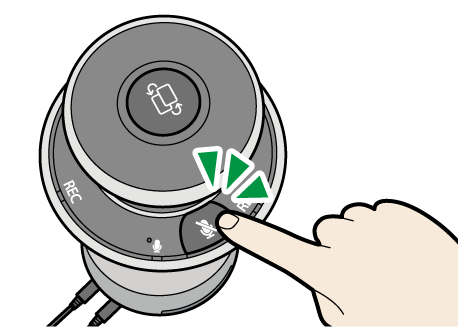

1. ［マイクミュート］キーを押します。

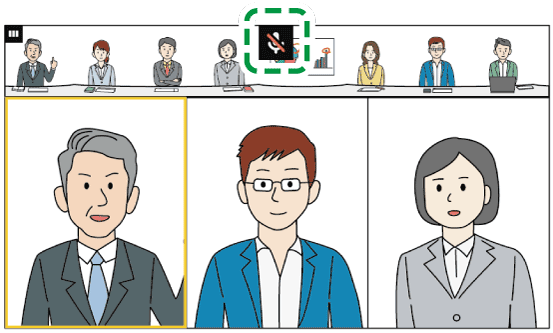

   マイクがミュートになり、マイクミュートランプが点灯します。

2. ミュートを解除するときは、もう一度［マイクミュート］キーを押します。
   マイクのミュートが解除され、マイクミュートランプが消灯します。

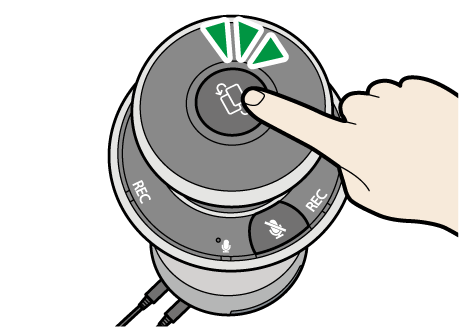

• ［画面レイアウト切替］キーを押します。

  カメラの映像のレイアウトを以下のように変更します。

  • 固定表示が無効のとき
    画面のレイアウトを以下の順番に切り替えます。

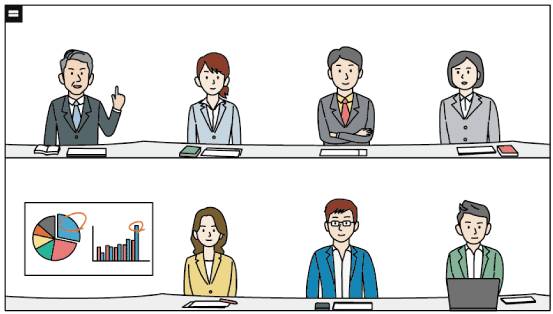

    • 上下二分割

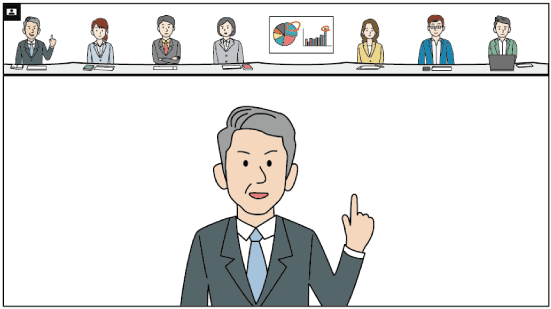

    • 話者1人

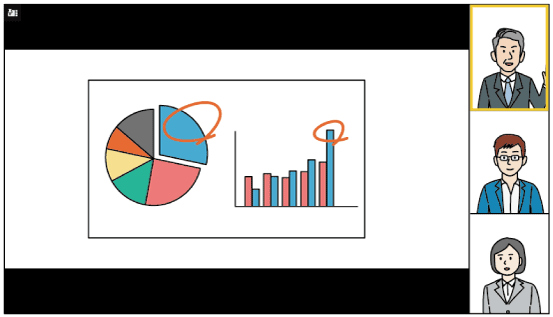

    • 話者3人

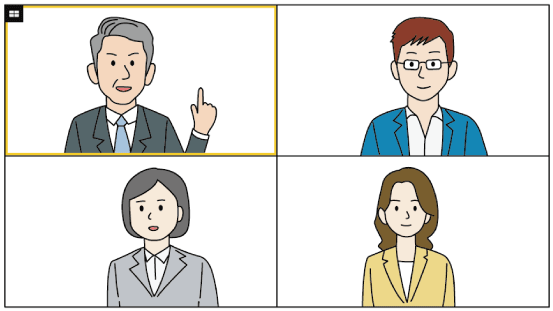

    • 話者4人

      連結モードのときに切り替えられます。連結モードについては2台の機器を連結して使用するを参照してください。

  • 固定表示が有効のとき
    以下の2つのレイアウトを切り替えます。

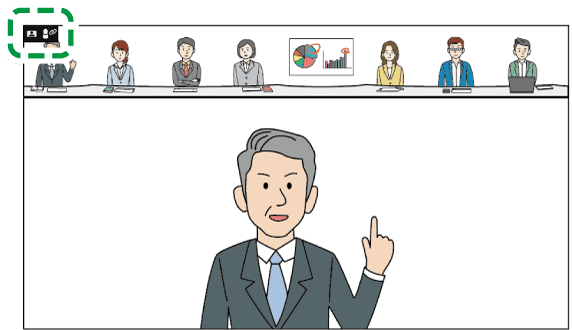

    • 話者表示あり

    • 話者表示なし


• ［画面レイアウト切替］キーを長押しします。

  カメラの映像にパノラマ映像を表示するレイアウトと、非表示にするレイアウトを切り替えます。


  • 固定表示が無効のとき

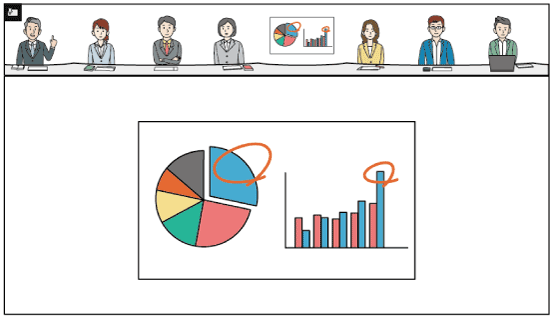

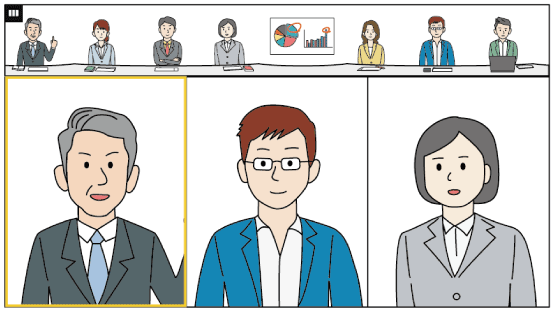

    • パノラマ映像あり

    • パノラマ映像なし

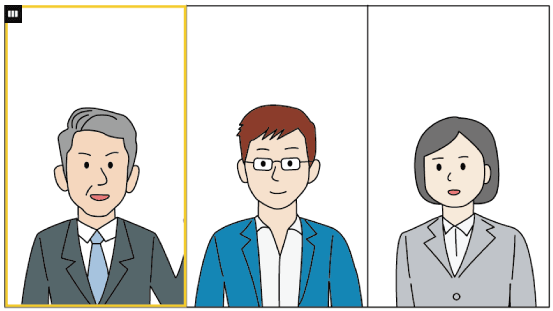

  • 固定表示が有効のとき


    • パノラマ映像あり

    • パノラマ映像なし

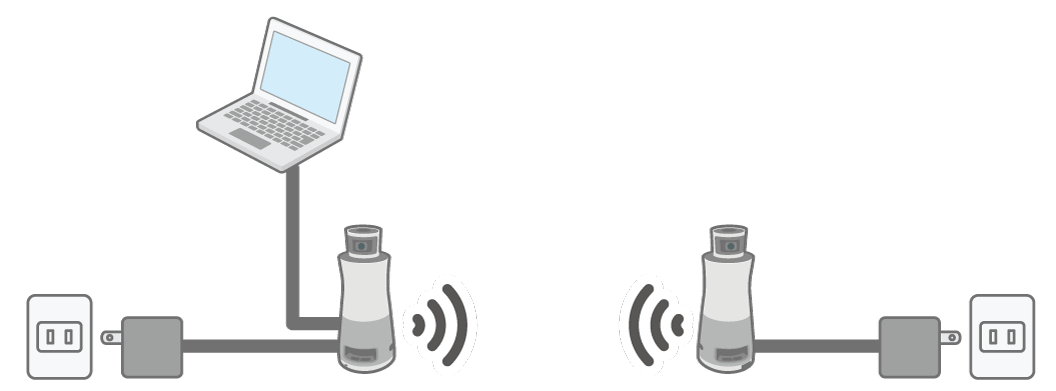

2台の機器を設置して無線で接続することで、2台のカメラを同時に使用し、より広い範囲の映像や話者を表示できます。
2台の機器を無線で接続することを「連結する」と言い、連結している状態を「連結モード」と言います。また機器が連結していない状態を「単体モード」と言います。

• 2台の機器がお互いを検出してペアリングすることで、通信できるようになります。
  2台の機器を連結するときは、一方の機器を親機として、もう一方の機器を子機として使用します。
  親機として使用する機器をコンピューターに接続してください。
  子機として使用する機器はコンピューターに接続して使用できません。


• 連結する2台の機器は、必ずUSBケーブルでコンセントと接続してください。

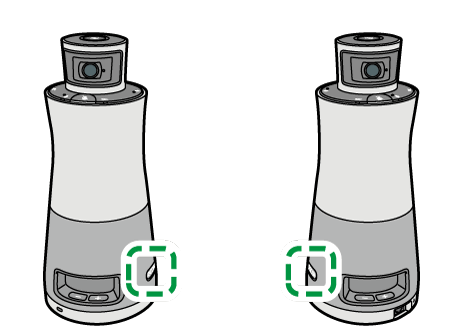

• 話者を正しく検出するために、機器の側面にある「RICOH」というロゴを向かい合わせに設置してください。

• 以前連結した機器を再度連結するときでも、必ず連結の手順を最初から実施してください。

2台の機器を連結する手順を以下に説明します。

1. 2台の機器の側面にあるRICOHロゴを向かい合わせた状態で、2～4mの間隔を空けて設置します。


   2台の機器はできるだけ同じ高さになるように設置します。

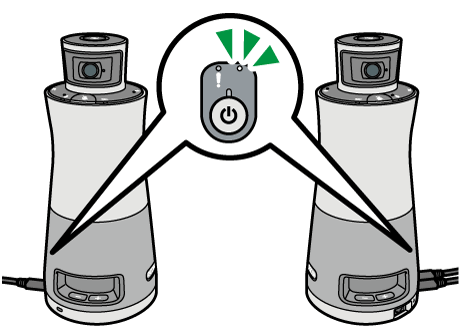

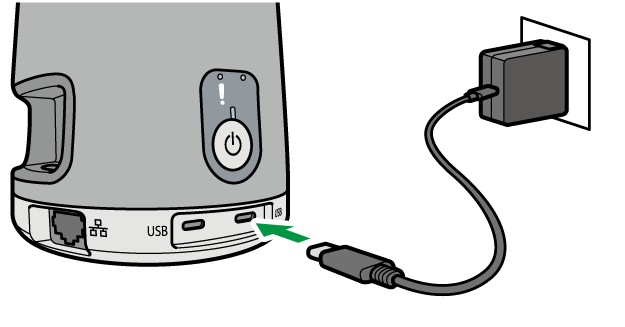

2. それぞれの機器に、コンセントと接続したUSBケーブルを接続します。

   それぞれの機器が起動し、電源ランプが点灯します。

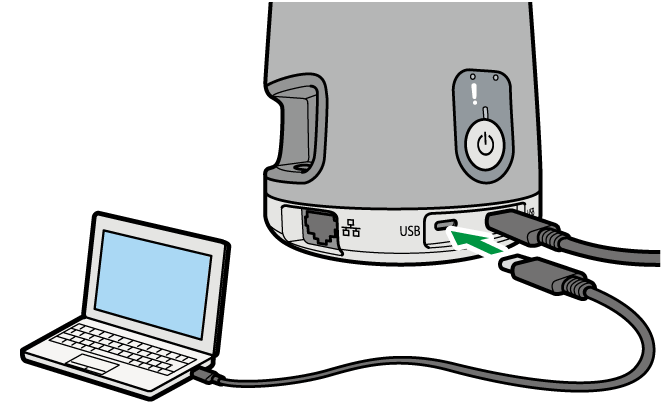

3. 親機として使用する機器とコンピューターをUSBケーブルで接続します。


4. 親機と接続したコンピューターでWeb会議用アプリケーションを起動します。

5. Web会議用アプリケーションでカメラ映像を表示します。

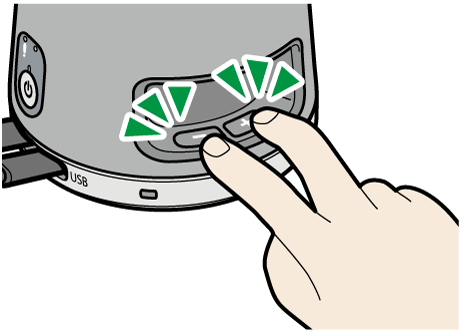

6. 親機として使用する機器の［＋］キーと［－］キーを同時に長押しします。

   親機からペアリング中であることを示す音が鳴り、連結ランプが点滅します。


7. 子機として使用する機器の［＋］キーと［－］キーを同時に長押しします。
   子機からペアリング中であることを示す音が鳴り、連結ランプが点滅します。

8. しばらくすると親機と子機がペアリングし、連結が完了します。

   連結が完了したことを示す音が鳴ります。
   親機の連結ランプが点灯し、子機の連結ランプがゆっくりと点滅します。

   • 親機と子機の無線接続の状況によっては、連結が完了するまでに時間がかかることがあります。

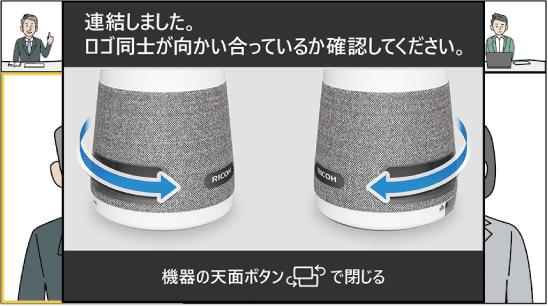

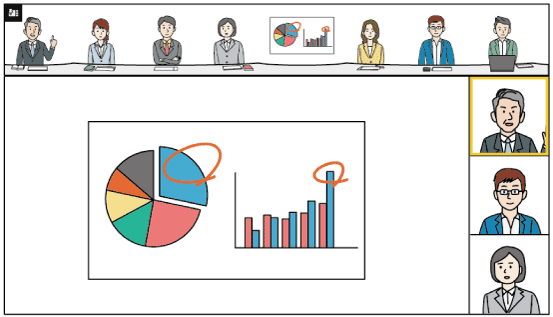

   • 連結が完了したら、RICOHロゴを向かい合わせるようにガイドする画像が、コンピューターのカメラ映像に2分間ほど表示されます。

     本機の上面にある［画面レイアウト切替］キーを押すと、ガイド画像を非表示にできます。

9. コンピューターのカメラ映像に表示されるガイド画像のとおりに、2台の機器のRICOHロゴが向かい合っていることを確認します。
