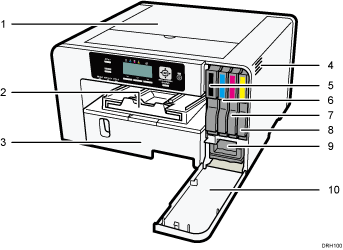

本体各部の名称とはたらき

上カバー
通常は閉めておきます。用紙が見当たらない、取り除きにくいときは、上カバーを開けて用紙の状況を確認できます。
排紙トレイ
印刷された用紙が排出されます。
印刷された用紙が落下しないように、排紙トレイを延長して使用してください。
トレイ1
用紙をセットします。
排気口
機械内部の温度上昇を防止するために空気が排出されます。物を立て掛けるなどして、排気口を塞がないでください。機械内部の温度が上昇すると故障の原因になります。
インクカートリッジ（ブラック）
インクカートリッジ（シアン）
インクカートリッジ（マゼンタ）
インクカートリッジ（イエロー）
廃インクボックス
右前カバー
通常は閉めておきます。インクカートリッジを取り付けるとき、交換するとき、廃インクボックスを交換するときに開けます。

マニュアルポケット

同梱品の冊子『こんなときには』をセットします。

マニュアルポケットの取り付けかた

ケーブル配線用クランプ

USBケーブルを固定するための、ケーブル配線用クランプを貼り付けます。クランプ底面のはく離紙を剥がし、シール部分を本機に貼り付けてください。

貼り付け位置の目安

SG 3300

SG 2300

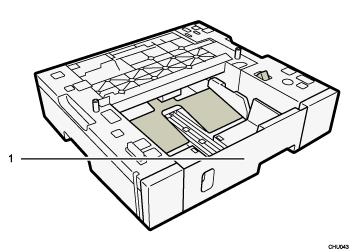

装着すると給紙枚数を最大で250枚増やせます。

3段取り付けられます。

前面

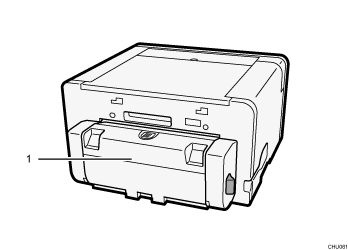

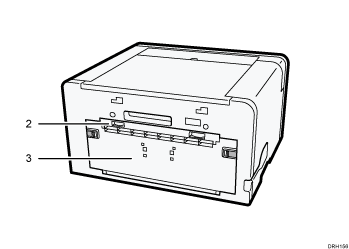

背面

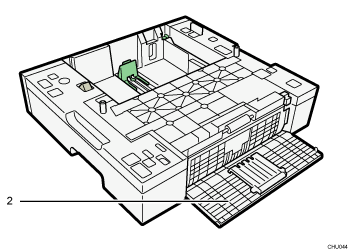

トレイ2/トレイ3/トレイ4
A4サイズより大きい用紙を使用するときは、トレイを延長します。
増設トレイを3段取り付けたときは、上段がトレイ2、中段がトレイ3、下段がトレイ4です。
背面ユニットカバー
250枚増設トレイで用紙がつまったときに開けます。

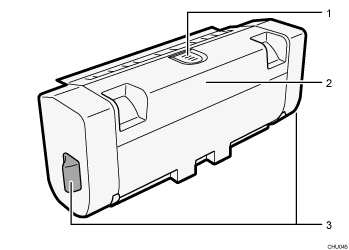

装着すると自動で両面印刷ができます。

両面ユニットカバー開閉ボタン
両面ユニットカバーを開くときに押します。
両面ユニットカバー
両面ユニットで用紙がつまったときに開けます。
両面ユニット着脱レバー
両面ユニットを取り外すときに押してロックを解除します。取り付けるときは押しません。
正しくセットされると左右からカチッと音がします。取り付けるときに音を確認してください。

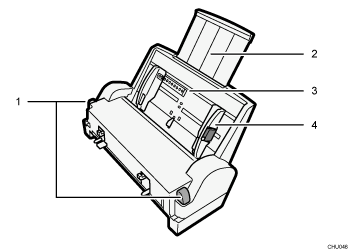

装着すると手差し給紙できます。
