読み取りサイズ

原稿の全面を読み取るときの不定形サイズの設定について説明します。不定形サイズの原稿の全面を読み取るときは、読み取りサイズで［不定形サイズ］を選択します。

不定形サイズ設定画面は、スキャナー初期画面で［読み取り条件］＞［読み取りサイズ］＞［不定形サイズ］を押すと表示されます。

ここでは、以下の不定形サイズの原稿の全面を読み取るときを例に、不定形サイズ設定画面での入力について説明します。

サイズの測りかた

原稿のセット方法	不定形サイズの原稿全面を読み取り時の実測方法
原稿セット方向がで原稿ガラスまたは自動原稿送り装置（ADF）にセットするとき
原稿セット方向がで原稿ガラスまたは自動原稿送り装置（ADF）にセットするとき

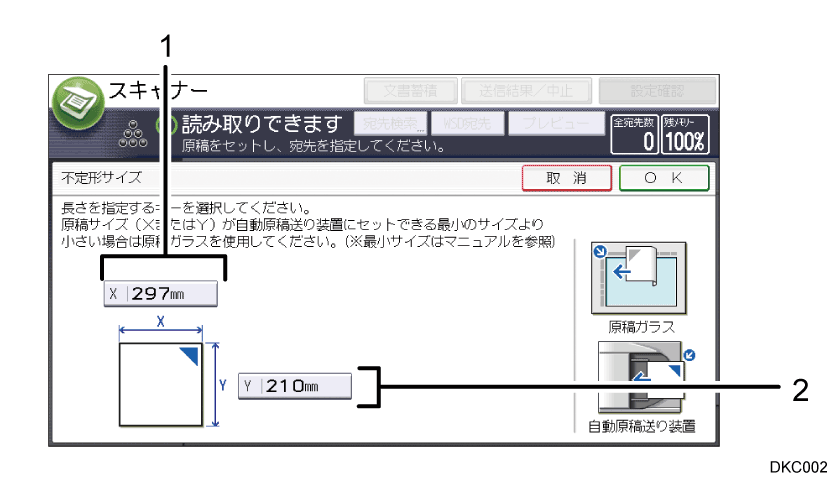

不定形サイズ設定画面での入力方法

1. 原稿サイズ（X）
   不定形原稿の横の長さです。
   ［X］に実測値を入力し、［］を押します。

2. 原稿サイズ（Y）
   不定形原稿の縦の長さです。
   ［Y］に実測値を入力し、［］を押します。

不定形サイズの原稿の一部分を読み取るときは、読み取りサイズで［部分読み取り］を選択します。

部分読み取り設定画面は、スキャナー初期画面で［読み取り条件］＞［読み取りサイズ］＞［部分読み取り］を押すと表示されます。

原稿の一部分を読み取るとき、原稿サイズ（X1とY1）、読み取り開始位置（X2とY2）、読み取りサイズ（X3とY3）を原稿の表面で実測し、部分読み取り設定画面でそれぞれの値を入力します。

各サイズの測りかたは、原稿のセット方法によって異なります。「サイズの測りかた」を参考に、原稿サイズ（X1とY1）、読み取り開始位置（X2とY2）、読み取りサイズ（X3とY3）を正しく実測してください。

サイズの測りかた

原稿のセット方法	「R」部分読み取り時の実測方法
原稿セット方向がで原稿ガラスまたは自動原稿送り装置（ADF）にセットするとき
原稿セット方向がで自動原稿送り装置（ADF）にセットするとき
原稿セット方向がで原稿ガラスにセットするとき

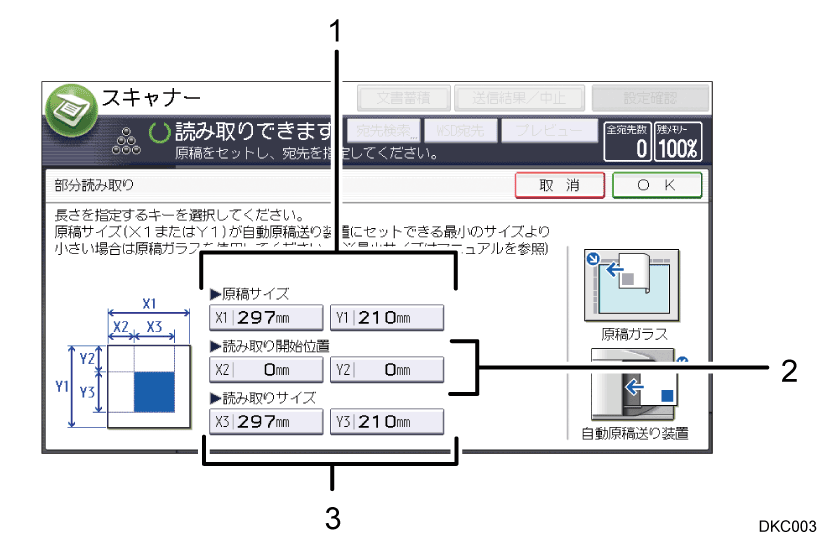

部分読み取り設定画面での入力方法

1. 原稿サイズ（X1とY1）
   読み取る原稿の全面のサイズを入力します。
   ［Ｘ１］と［Ｙ１］に「サイズの測りかた」を参考に実測した値を入力し、［］を押します。

2. 読み取り開始位置（X2とY2）
   読み取り開始位置を入力します。
   ［Ｘ２］と［Ｙ２］に「サイズの測りかた」を参考に実測した値を入力し、［］を押します。

3. 読み取りサイズ（X3とY3）
   読み取りたい部分のサイズを入力します。
   ［Ｘ３］と［Ｙ３］に「サイズの測りかた」を参考に実測した値を入力し、［］を押します。
