インナー紙折りユニットに3000枚フィニッシャーを取り付ける

以下のインナー紙折りユニットの部品2点を用意します。

1. フィニッシャー中継トレイ／ 2. カバー

排紙トレイを固定しているつまみねじ2本を外し、排紙トレイを外します。

取り外したねじは、フィニッシャー中継トレイを固定するときに使用します。

本体左上カバーを固定しているつまみねじ2本を外し、カバーを外します。

取り外したねじ、カバーは使用しません。

本体前カバーを開けて、コインねじを外します。

取り外したねじは、インナー紙折りユニットに同梱のカバーを固定するときに使用します。

本体左下カバーを外します。

取り外したカバーは、使用しません。

インナー紙折りユニットに同梱のカバーを取り付け、コインねじで固定します。

前カバーを閉じます。

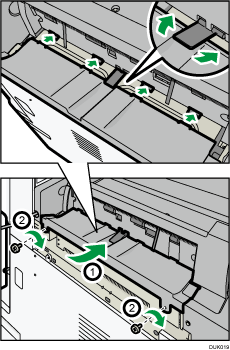

インナー紙折りユニットに同梱のフィニッシャー中継トレイを、つまみねじ2本で固定します。

取り付けるときは、中央部の黒い用紙押さえを持ち上げ、4個所のつめの部分を合わせるようにセットします。

フィニッシャーを取り付けます。

3000枚フィニッシャーを取り付けるの手順1～手順6を参照してください。ただし、L字連結ブラケットは使用しません。

スポンジクッションを取り付けるときは、スポンジの切り込みがある部分でカットし、長い方を使用してください。

フィニッシャーのケーブルを、イラストに示す本体側面のコネクター位置に接続します。

フィニッシャーを取り付けます。

3000枚フィニッシャーを取り付けるの手順7～手順15を参照してください。
