本体各部の名称とはたらき

本体前面（右側）

1. 自動原稿送り装置（ADF）

   原稿ガラスにセットした原稿を押さえます。

   自動原稿送り装置（ADF）は、一度にセットした複数枚の原稿を1枚ずつ自動的に送ります。

2. 原稿ガラス

   原稿をセットします。

3. 操作部

   操作部の名称とはたらきを参照してください。

4. 前カバー

   トナーを交換するときに開けます。

5. 給紙トレイ1

   用紙をセットします。

6. 給紙テーブル

   用紙をセットします。

7. 手差しトレイ

   普通紙のほかに、ラベル紙（ハクリ紙）などにコピーや印刷をするときに使用します。

8. 延長トレイ

   A4、8¹/₂ × 11よりも大きいサイズの用紙をセットするときは、延長トレイを引き出してください。

9. 用紙ガイド板

   手差しトレイに用紙をセットするときは、用紙ガイド板を用紙サイズに合わせます。

10. 右下カバー

    つまった用紙を取り除くときに開けます。

11. 右カバー

    つまった用紙を取り除くときに開けます。

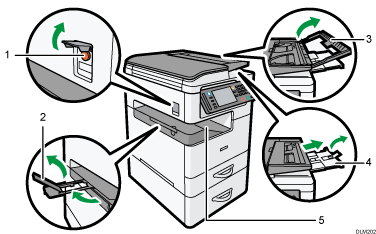

本体前面（左側）

1. 主電源スイッチ

   本機を使用するときは、電源を入れてください。電源を入れるときは、主電源スイッチを押します。主電源スイッチを参照してください。

2. 延長ガイド

   大きなサイズの用紙を排紙するときは、延長ガイドを引き出します。

   過度な荷重をかけないでください。破損の原因になります。

3. ADF原稿トレイ延長ガイド

   A4より長い原稿をセットするときは、延長ガイドを起こします。

   過度な荷重をかけないでください。破損の原因になります。

4. 延長排紙トレイ

   A4より長い原稿を排紙するときは、延長排紙トレイを引き出します。

5. 本体トレイ

   コピーやプリンターの出力紙やファクスの受信紙が印刷面を下にして排出されます。

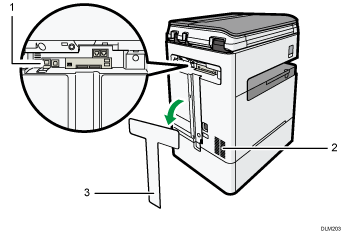

本体背面（左側）

1. リモート管理サービス接続口

   インターネット回線を利用したリモート管理サービス（RICOH @Remote）運用時に使用します。詳しくは、リモート管理サービスを利用するを参照してください。

2. 通風孔

   機械内部の温度上昇を防止します。

3. 背面カバー

   ケーブル類を差し込むときに取り外します。ケーブル差し込み後は背面カバーを取り付けます。
