紙づまりを取り除くときの注意
- 機械内部には触れると故障する恐れのある部品があります。紙づまりを取り除くときは、本書で示しているセンサー、コネクター、LEDなどに手を触れないでください。故障の原因になります。
機械内部の触れてはいけない部品の位置は、以下のとおりです。

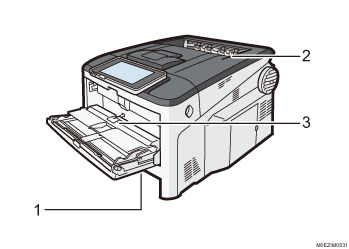

本体前面
給紙トレイを引き出した状態です。
1
2
3

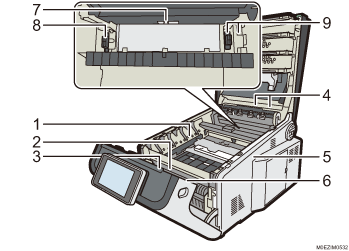

本体内部
トナーカートリッジ、定着ユニット、ベルトユニットを引き出した状態です。
1
2
3
4
5
6
7
8
9
本体背面
両面ユニットを引き出した状態です。
1
増設トレイ
給紙トレイを引き出した状態です。
1
両面ユニット
1
2
3
4
定着ユニット
1
2
3
4
