LANケーブルを接続する
本機をネットワークに接続するには、1000BASE-T/100BASE-TX/10BASE-T対応のLANケーブルを使用します。
ハブを使うときは、全二重通信方式に対応しているハブをお使いください。半二重通信方式はサポートしていません。
本機の主電源を切る。

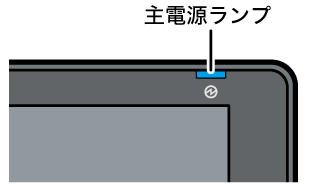

操作部の主電源ランプが消灯していることを確認してください。
電源の入れかた、切りかた

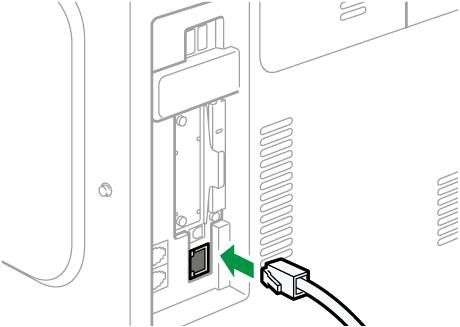

本機のイーサネットインターフェースにLANケーブルを接続する。
LANケーブルのもう一方を、ハブやルーターなどのネットワーク機器に接続する。
本機の主電源を入れ、イーサネットインターフェースのLEDが点灯することを確認する。
10BASE-Tでネットワークに接続したときに緑色のLEDが点灯します。
100BASE-TXでネットワークに接続したときに橙色のLEDが点灯します。
1000BASE-Tでネットワークに接続したときは両方のLEDが点灯します。
拡張プリントサーバーにLANケーブルを接続するときは以下の手順で操作してください。
この機能を使用するには拡張プリントサーバーが必要です。
オプションの装着が必要な機能の一覧
オプション構成一覧

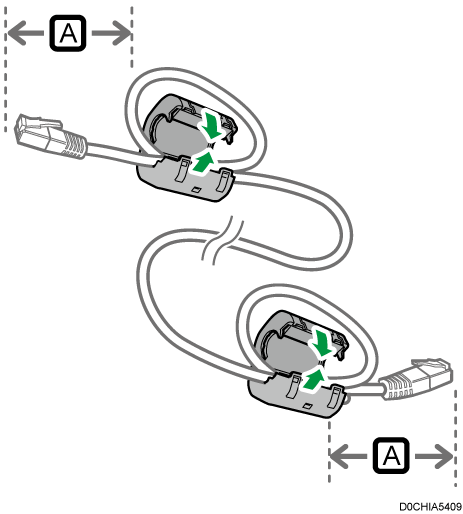

LANケーブルの両端それぞれ3cm（
）の位置に輪をつくり、同梱のフェライトコアを装着する。
本機の主電源を切る。
電源の入れかた、切りかた拡張プリントサーバーのイーサネットポートにLANケーブルを接続する。
LANケーブルのもう一方を、ハブやルーターなどのネットワーク機器に接続する。
本機の主電源を入れ、イーサネットインターフェースのLEDが点灯することを確認する。
10BASE-Tでネットワークに接続したときに緑色のLEDが点灯します。
100BASE-TXでネットワークに接続したときに橙色のLEDが点灯します。
1000BASE-Tでネットワークに接続したときは両方のLEDが点灯します。
