本体各部の名称とはたらき

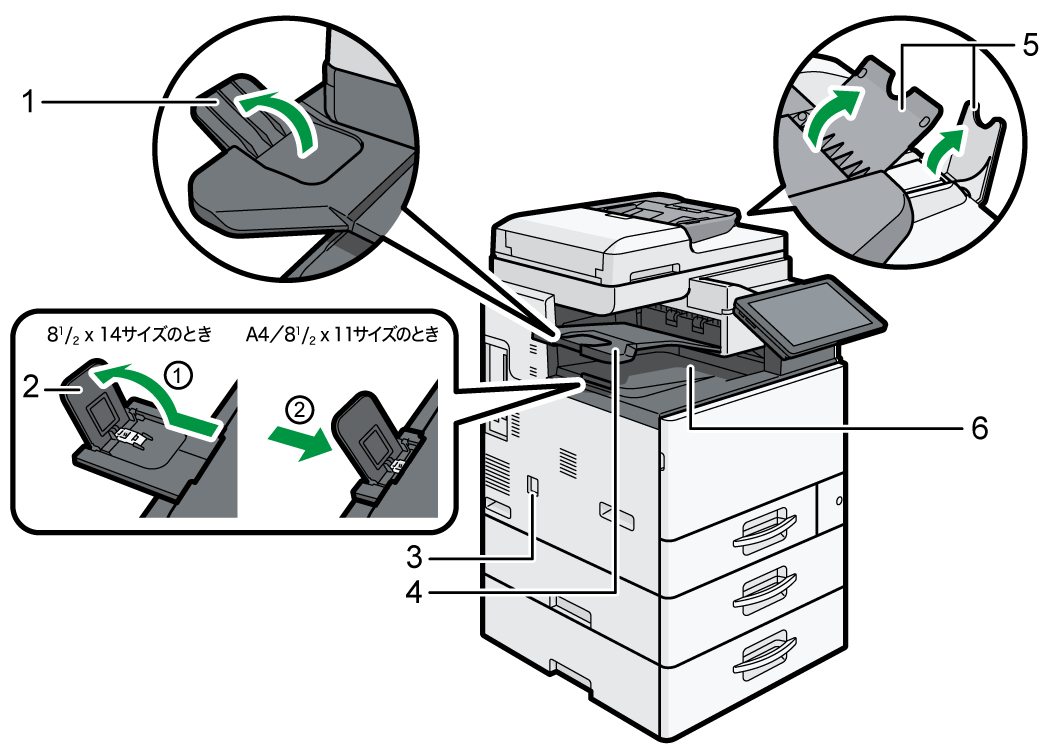

本体上トレイ延長ガイド
大きなサイズの用紙を排紙するときは、延長ガイドを引き出します。

本体トレイ延長ガイド
大きなサイズの用紙を排紙するとき、排出された用紙がカールするとき、または排出された用紙が後続の用紙に押し出されて落下するときは、延長ガイドを引き出します。

• 8¹/₂×14サイズの用紙のとき
  延長ガイドを①の位置まで引き出します。

• A4または8¹/₂×11サイズの用紙のとき
  延長ガイドを①の位置まで引き出したあと、②の位置まで戻します。

除湿ヒータースイッチ（オプション）
湿度が高いとき、給紙トレイの用紙が吸湿すると、コピーの画像異常の原因となることがあります。除湿ヒーターは用紙の吸湿を防止します。湿度が高いときは「On」にします。

本体上トレイ
排紙先として設定されているとき、コピーやプリンターの出力紙やファクスの受信紙が印刷面を下にして排出されます。
RICOH IM C431Fは標準装備しています。RICOH IM C431はオプションです。

ADF 原稿トレイ延長ガイド
A4サイズより長い原稿をセットするときは、延長ガイドを起こします。

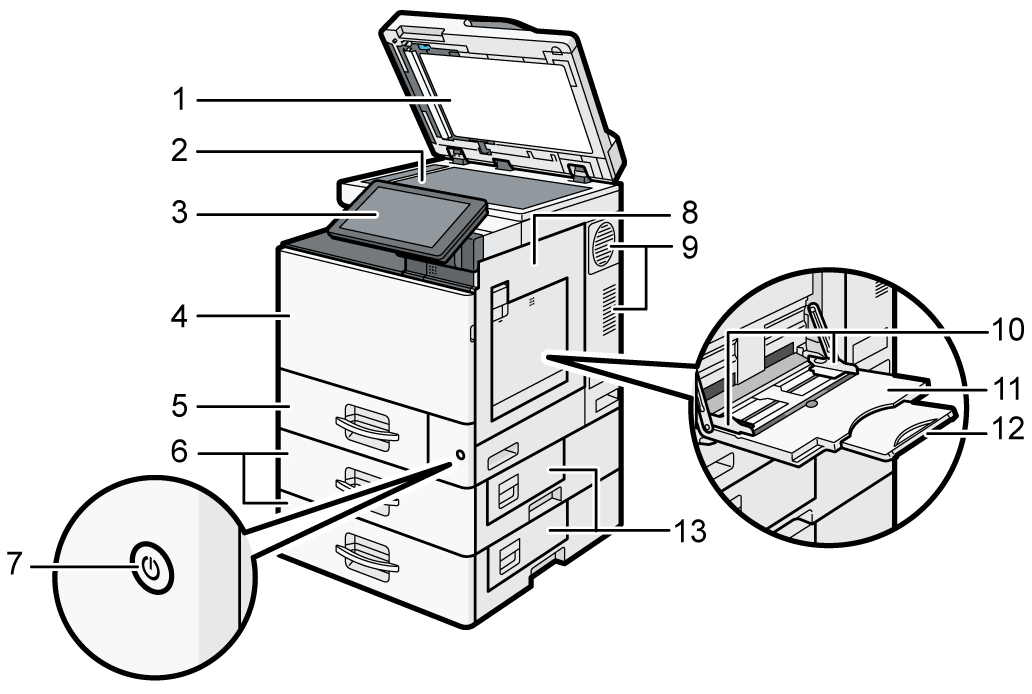

自動原稿送り装置（ADF）
原稿ガラスにセットした原稿を押さえます。
自動原稿送り装置（ADF）は、一度にセットした複数枚の原稿を1 枚ずつ自動的に送ります。

原稿ガラス
原稿をセットします。原稿ガラスに原稿をセットするを参照してください。

操作部
操作部の名称とはたらきを参照してください。

前カバー
トナーを交換するときに開けます。
トナーを交換する

給紙トレイ（トレイ1）
用紙をセットします。給紙トレイに用紙をセットするを参照してください。

1段給紙トレイ（トレイ2、3）
用紙をセットします。給紙トレイに用紙をセットするを参照してください。

主電源スイッチ
本機を使用するときは、電源を入れてください。電源を入れるときは、主電源スイッチを押します。電源の入れかた、切りかたを参照してください。

右カバー
つまった用紙を取り除くときに開けます。

通風孔
機械内部の温度上昇を防止します。

用紙ガイド板
手差しトレイに用紙をセットするときは、用紙ガイド板を用紙サイズに合わせます。

手差しトレイ
普通紙の他に、OHP フィルムやラベル紙（ハクリ紙）などにコピーや印刷をするときに使用します。手差しトレイに用紙をセットするを参照してください。

延長トレイ
A4より大きい用紙を手差しトレイにセットするときに、この延長トレイを引き出します。

右下カバー
つまった用紙を取り除くときに開けます。

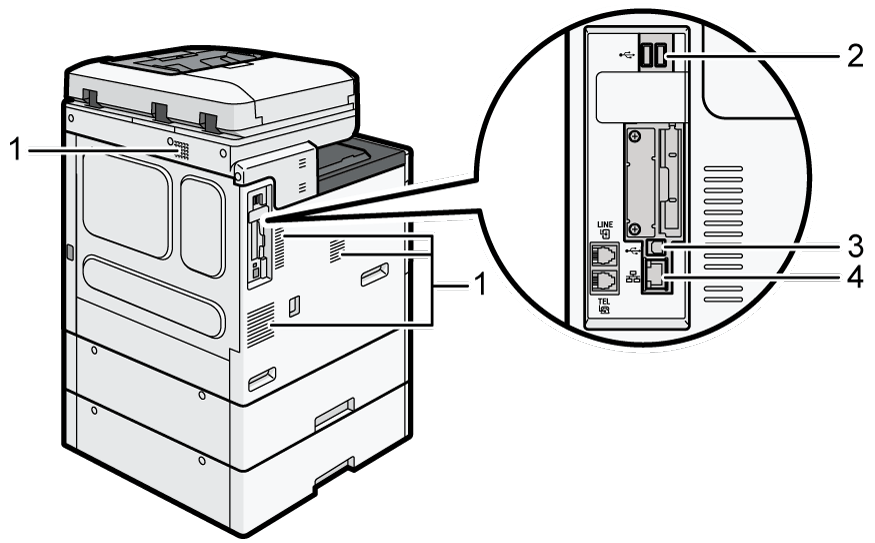

通風孔
機械内部の温度上昇を防止します。

USB2.0インターフェース（Aタイプ）
リモート管理サービス（RICOH@Remote）で通信ドングルを接続するときに使⽤します。

USB3.2 Gen1インターフェース（Bタイプ）
本機とパソコンをUSBケーブルで接続するときに使用します。

イーサネットインターフェース
本機をネットワーク接続するときやインターネット回線を利用したリモート管理サービス（RICOH @Remote）運用時に使用します。
